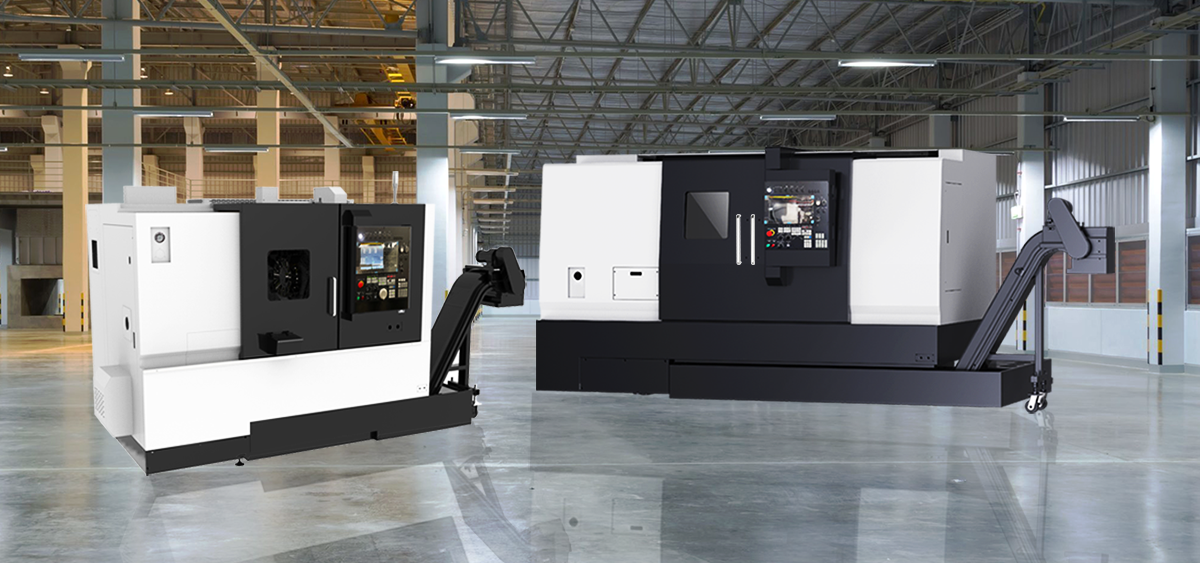

ТОКАРНЫЕ И ТОКАРНО-ФРЕЗЕРНЫЕ СТАНКИ СЕРИИ ТС
![Станки серии TC](https://cdn-ru.bitrix24.ru/b11261966/landing/729/7297c12b59651a4ff0c19d346979bf9e/ff47714322dd3c96c0d849d74879cf25_1x.png)
Параметр/модель | TC-500 | TC-500M | TС-500Y | TС-500MYW | |
Макс. диаметр над станиной (мм) | Ф630 | Ф630 | Ф760 | Ф760 | |
Макс. диаметр обработки (мм) | Ф500 | Ф420 | Ф480 | Ф480 | |
Макс. длина обработки (мм) | 520 | 460 | 450 | 380 | |
Отверстие для прутка (мм) | Ф75 | Ф75 | Ф75 | Ф75 | |
Торец шпинделя | А2-8 | А2-8 | А2-8 | А2-8 | |
Отверстие в шпинделе (мм) | 87 | 87 | 87 | 87 | |
Скорость вращения шпинделя (об/мин) | 3000 | 3000 | 3000 | 3000 | |
Мощность мотора шпинделя (кВт) | 11/15 | 11/15 | 11/15 | 11/15 | |
Размер патрона (дюйм) | 10"(12") | 10"(12") | 10"(12") | 10"(12") | |
Торец противошпинделя | - | - | - | А2-6 | |
Отверстие в противошпинделе (мм) | - | - | - | 65 | |
Скорость вращения противошпинделя (об/мин) | - | - | - | 4200 | |
Мощность мотора противошпинделя (кВт) | - | - | - | 22 | |
Размер патрона противошпинделя (дюйм) | - | - | - | 8" | |
Перемещение по осям X/Z/Y (мм) | 260/600 | 230/500 | 230/500/+-50 | 230/500/+-50 | |
Мотор оси X/Z/Y (кВт) | 2,5/3,0 | 2,5/3,0 | 2,5/3,0/1,4 | 2,5/3,0/1,4 | |
Быстрое перемещение X/Z/Y (м/мин) | 20/20 | 20/20 | 20/20/10 | 20/20/10 | |
Точность позиционирования (мм) | +/- 0,008 | +/- 0,008 | +/- 0,008 | +/- 0,008 | |
Повторяемость (мм) | +/- 0,005 | +/- 0,005 | +/- 0,005 | +/- 0,005 | |
Тип револьвера | Серво 12Т | DVN55-12Т | ВМТ55-12Т | ВМТ55-12Т | |
Державка для наруж. точения (мм) | 25*25 | 25*25 | 25*25 | 25*25 | |
Державка для внутр. точения | 40 | 40 | 40 | 40 | |
Конус задней бабки (см. примечание) | МТ#5 | МТ#5 | МТ#5 | - | |
Диаметр пиноли (мм) | Ф100 | Ф100 | Ф100 | - | |
Ход пиноли (мм) | 80 | 80 | 80 | - | |
Макс. ход пиноли | 540 | 540 | 540 | - | |
Размер станка (ДхШхВ) | 2688*1739*2010 | 2688*1739*2010 | 2688*1739*2010 | 2688*1739*2010 | |
Вес станка (кг) | 5200 | 5400 | 5500 | 5600 |
Примечание: на станках серии TС используется ручная задняя бабка с программируемой гидравлической пинолью
Параметр/модель | TС-750 | TС-750М | TС-750МY | TС-1000 | TС-1000M | TС-1000МY | |
Макс. диаметр над станиной (мм) | Ф700 | Ф700 | Ф700 | Ф700 | Ф700 | Ф700 | |
Макс. диаметр обработки (мм) | Ф630 | Ф560 | Ф560 | Ф630 | Ф560 | Ф560 | |
Макс. длина обработки (мм) | 740 | 630 | 530 | 960 | 930 | 830 | |
Отверстие для прутка (мм) | Ф75 | Ф75 | Ф75 | Ф75 | Ф75 | Ф75 | |
Торец шпинделя | А2-8 | А2-8 | А2-8 | А2-8 | А2-8 | А2-8 | |
Отверстие в шпинделе (мм) | 87 | 87 | 87 | 87 | 87 | 87 | |
Скорость вращения шпинделя (об/мин) | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 | |
Мощность мотора шпинделя (кВт) | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 | |
Размер патрона (дюйм) | 10" | 10"(12") | 10"(12") | 10"(12") | 10"(12") | 10"(12") | |
Перемещение по осям X/Z/Y (мм) | 325/760 | 325/760 | 325/760/+-50 | 325/1100 | 325/1100 | 325/1100/+-50 | |
Мотор оси X/Z/Y (кВт) | 2,5/2,5 | 2,5/2,5 | 2,5/32,5/1,4 | 2,5/2,5 | 2,5/2,5 | 2,5/2,5/1,4 | |
Быстрое перемещение X/Z/Y (м/мин) | 20/20 | 20/20 | 20/20/10 | 20/20 | 20/20 | 20/20/10 | |
Точность позиционирования (мм) | +/- 0,008 | +/- 0,008 | +/- 0,008 | +/- 0,008 | +/- 0,008 | +/- 0,008 | |
Повторяемость (мм) | +/- 0,005 | +/- 0,005 | +/- 0,005 | +/- 0,005 | +/- 0,005 | +/- 0,005 | |
Тип револьвера | 12Т | ВМТ65-12Т | ВМТ65-12Т | 12Т | ВМТ65-12Т | ВМТ65-12Т | |
Державка для наруж. точения (мм) | 32*32 | 32*32 | 32*32 | 32*32 | 32*32 | 32*32 | |
Державка для внутр. точения | 50 | 50 | 50 | 50 | 50 | 50 | |
Конус задней бабки (см. примечание) | МТ#5 | МТ#5 | МТ#5 | МТ#5 | МТ#5 | МТ#5 | |
Диаметр пиноли (мм) | Ф100 | Ф100 | Ф100 | Ф100 | Ф100 | Ф100 | |
Ход пиноли (мм) | 80 | 80 | 80 | 80 | 80 | 80 | |
Размер станка (ДхШхВ) (см) | 292х208200 | 292х208х200 | 292х208х230 | 342х208х200 | 342х208х200 | 342х208х230 | |
Вес станка (кг) | 5600 | 5600 | 5800 | 6800 | 6800 | 7000 |
