ЭЛЕКТРОЭРОЗИОННОЕ ОБОРУДОВАНИЕ

Станки производимые компанией SSG

Серия HB

Достижимая шероховатость лучше Ra0,6мкм

Максимальная производительность до 300мм2/мин

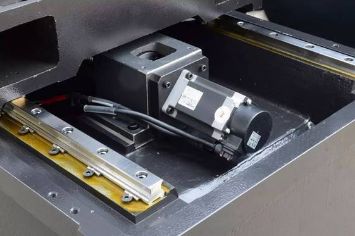

Привод осей

Сервоприводы переменного тока фирмы Mitsubishi на осях XYUV

Структура

Сервоприводы переменного тока по четырем осям, прецизионные шарико-винтовые пары и линейные направляющие обеспечивают исключительную точность обработки

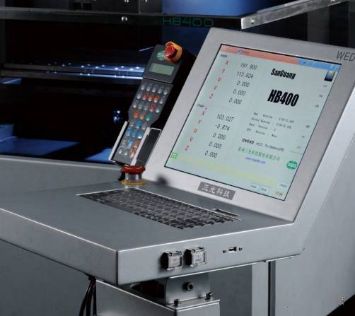

ЧПУ

ЧПУ станка работает под управлением Windows 7

Панель оператора оснащена дисплеем высокого разрешения

Обширная база технологических режимов резания позволяет достичь превосходных результатов

проволочно-вырезные станки

серия hb

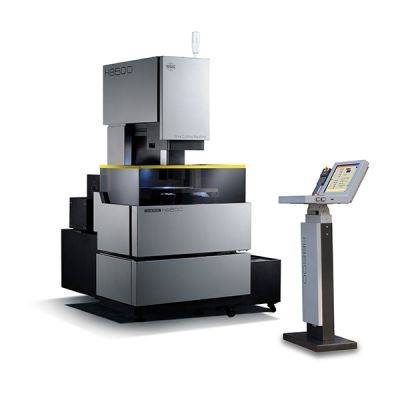

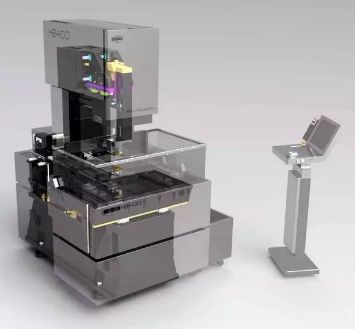

Станки серии НВ - это станки использующие молибденовую проволоку в качестве режущего инструмента. При этом, в отличие от станков с латунной проволокой, молибденовая проволока используется многократно, в замкнутой петле. Станки этой серии способны полностью выполнять задачи стандартной электроэрозионной обработки, обеспечивая при этом высокую рентабельность за счет снижения объемов используемой проволоки, отсутствия необходимости в применении ионообменной смолы и низком энергопотреблении. В серию станков HB входят станки НВ400, НВ600 и НВ800 имеющие приводы переменного тока на осях XYUV и станки HB400L и HB600L оснащенные линейными двигателями на осях XY

Технические характеристики серии НВ


Модель	НВ400	НВ600	НВ800
Перемещение по осям XY	400 х 300	600 х 400	800 х 600
Диаметр проволоки (мм)	0,10 - 0,25	0,10 - 0,25	0,10 - 0,25
Вес станка кг (чистый/полный)	1900/2100	2500/2800	3710/4000
Размер станка (длина/глубина) мм	2020 х 1700	2260 х 1870	2585 х 2535
Макс. толщина заготовки (мм)	300	400	500
Макс. угол наклона проволоки (град/высота)	20/100	20/100	20/100
Макс. размер заготовки (мм)	580 х 460 х 300	1250 х 700 х 400	1710 х 935 х 500
Макс. вес заготовки (кг)	500	900	2000
Макс. скорость резания (мм2/мин)	300	300	300
Наилучшая шероховатость (мкм Ra)	0,6	0,6	0,6
Макс. ток обработки (А)	12	12	12
Электропитание 3 фазы, 380В, 50 Гц	Стандарт	Стандарт	Стандарт
Потребляемая мощность	1,2кВА	1,2кВА	1,2кВА
Связь LAN, USB	Стандарт	Стандарт	Стандарт
Стандарт кода программы	ISO	ISO	ISO
Язык ЧПУ	English/Chinese	English/Chinese	English/Chinese
Мотор оси Z	Стандарт	Стандарт	Управление ЧПУ
Технология обработки титана	Стандарт	Стандарт	Стандарт
Линейные двигатели XY	Опция	Опция	Нет
Система автоматической смазки	Опция	Опция	Опция
Обработка алюминия	Опция	Опция	Опция

серия LA

В данную серию входят станки моделей LA350 и LA500. Это проволочно-вырезные станки использующие при погружной обработке деталей стандартную латунную проволоку. Оснащение станков оптическими линейками, включенными в замкнутый контур обратной связи обеспечивает высокую долговременную точность оборудования. На всех пяти осях станка установлены сервоприводы переменного тока. Механическая часть станка построена на базе направляющих и шарико-винтовых пар производства компании THK. Высокую эффективность обработки и хорошее качество поверхности гарантирует современный цифровой генератор. Работа системы под управлением Windows XP, эргономичный дизайн панели оператора, сенсорный экран высокого разрешения, клавиатура и мышь делают управление станком максимально простым.


Модель	LA350	LA500
Размер стола	640 х 400	745 х 510
Перемещение по осям XY	350 х 250	500 х 350
Ход по оси Z	220	270
Макс. высота детали (мм)	210/130	260/180
Макс. вес детали (кг)	350/170	700/480
Макс. угол обработки/высота	+-15/100	+-15/100
Макс. скорость обработки мм2/мин	300	300
Наилучшая шероховатость мкм Ra	0,4	0,4
Диаметр используемой проволоки (мм)	0,15~0,30	0,15~0,30
Размер станка (длина/глубина) мм	2450 х 2500	2700 х 2500
Вес станка (кг)	2000	2700

Примечание: в таблице для параметров высоты и веса детали через "/" указываются значения для поливной/погружной обработки.

прошивной станок еа500

Станок имеет компактную конструкцию. Все узлы станка - генератор, станина, рабочий бак и бак с диэлектриком интегрированы в единый модуль. Оси станка снабжены системой замкнутой обратной связи, обеспечивающей долговременную точность оборудования. Автоматически поднимающийся рабочий бак дает оператору полный доступ к рабочей зоне с трех сторон. Станок оснащен системой термостабилизации диэлектрика. ЧПУ станка работает под управлением операционной системы Windows, оснащено сенсорным ЖК дисплеем, для ввода используется клавиатура и порт USB.


	Размер рабочего стола (мм)	650 х 450
	Размер рабочего бака (ДхШхВ) мм	870х630х320
	Расстояние шпиндель - раб. стол (мм)	280 - 600
	Ход по осям XYZ (мм)	500х300х320
	Макс. уровень раб. жидкости (мм)	265
	Макс. вес электрода (кг)	50
	Макс. вес детали (кг)	800
	Емкость бака диэлектрика (л)	360
	Система фильтрации (бум. фильтры)	2 шт.
	Макс. ток обработки (А)	50
	Количество управляемых осей	6
	Размер станка (ДхШхВ) мм	2060х2220х2730
	Вес станка нетто/брутто (кг)	3500/4300
	Линейный мотор оси Z	опция
	Оси "С" и "R"	опция

скоростная прошивка отверстий

Станок для скоростной прошивки отверстий модели DS703C. Оборудование данного класса предназначено для изготовления отверстий посредством трубчатых электродов в любых токопроводящих материалах. Технология электроэрозионной обработки с применением прокачки рабочей жидкости через электрод с очень высоким давлением позволяет изготавливать отверстия с высокой скоростью и минимальным уводом от вертикальной оси. Для обработки используются электроды диаметром от 0,3мм до 3,0мм. Данный станок имеет рабочий стол с размером 260 х 380 мм, перемещение по осям XY 200 х 300 мм. Максимальная глубина обработки 200мм. Максимальная скорость прожига 30~60 мм/мин (зависит от типа обрабатываемого материала и диаметра электрода). Размеры станка 800 х 950 х 1600мм. Вес станка нетто/брутто 500/600кг.

На нашем сайте представлены не все модели станков и не все производители, оборудование которых мы можем Вам предложить. Если Вы не нашли на этой странице требуемое вам оборудование, пожалуйста, свяжитесь с нами и мы обязательно что-нибудь подберем.
