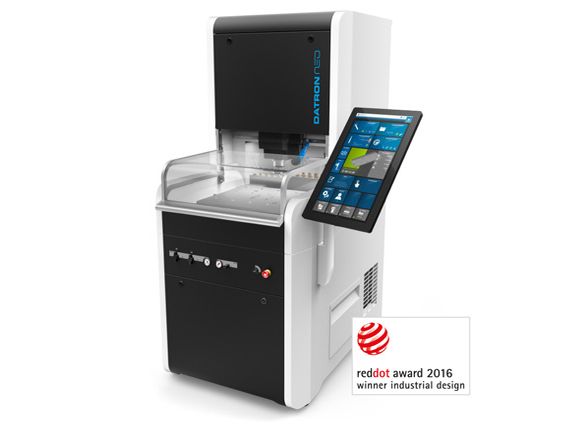

Компактный высокоскоростной фрезерный станок

Щуп для измерения детали

Поворотная ось с задней бабкой

DATRON neo

Вакуумный стол и щетка на шпиндель

Плиты с
Т-пазами и
пневмотиски
Технические характеристики:
DATRON neo
- Перемещения по XYZ - 520 x 420 x 220 мм
- Высота портала - 175 мм
- Шпиндель - 40.000 об/мин, 2 кВт.
- Быстрые подачи - до 28 м/мин
- Рабочая подача - до 28 м/мин
- Магазин инструмента - 24 позиции.
- Панель ЧПУ с сенсорным экраном 24"
- Щуп для измерения инструмента
- Щуп Renishaw и видеокамера для измерения детали
- Измерение поверхности детали и последующая обработка с учетом искривления поверхности
- Световая индикация состояния станка
- Габариты станка - 805 х 1290 х 1880 мм
- Вес станка - 700 кг.

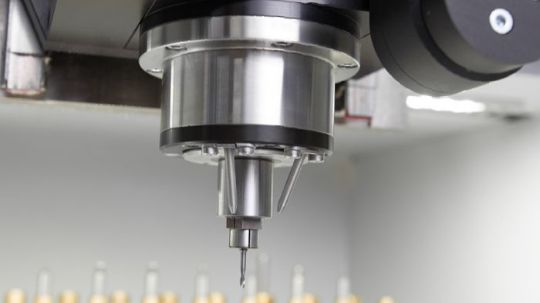

шпиндель
Прецизионный шпиндель с максимальной скоростью вращения 40.000 об/мин. Мощность шпинделя2 кВт.

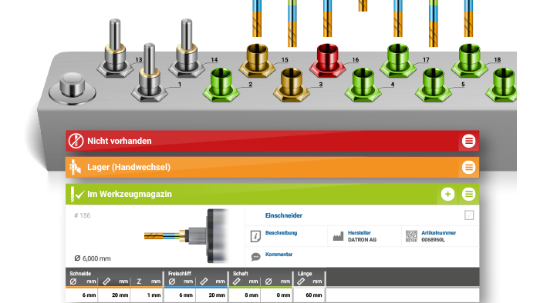

магазин инструмента
Магазин инструмента на 24 позиции. Щуп для измерения длины инструмента встроен в магазин инструмента. Защитная крышка на магазин инструмента предотвращает попадание стружки.

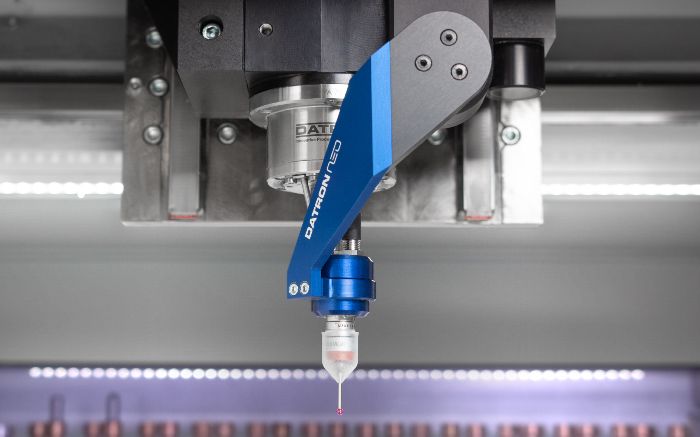

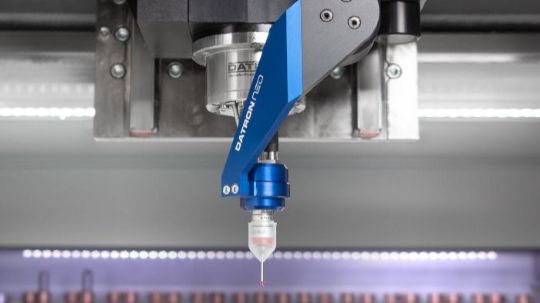

Щуп и видеокамера
Контактный щуп Renishaw и видеокамера для облегчения и визуализации процесса базирования и измерения заготовки.

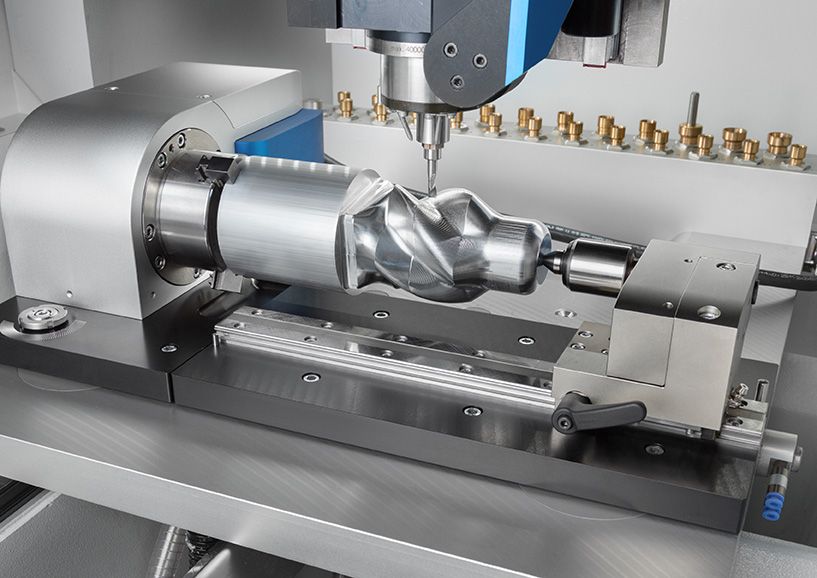

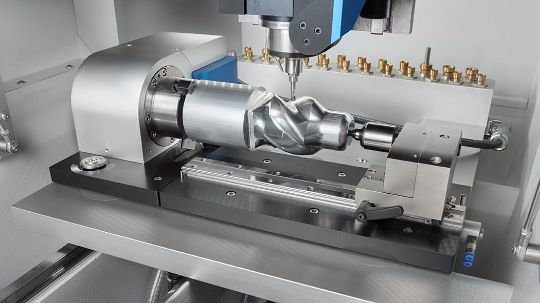

Поворотный стол
Компактный поворотный стол (4-я ось). Дополнительно может быть укомплектован 3-х кулачковым патроном, самоцентрирующимися тисками и задней бабкой.

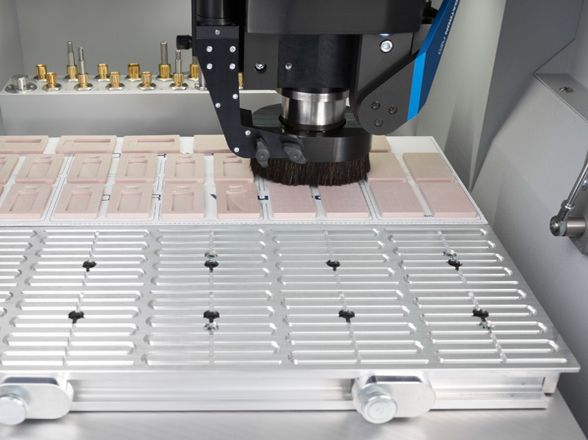

Вакуумные столы

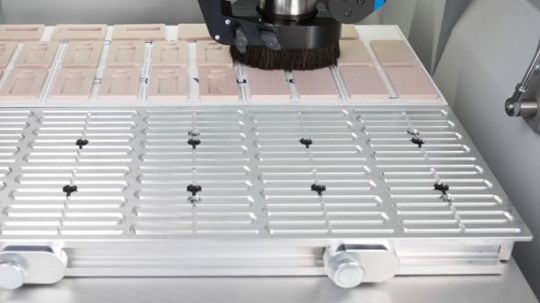

Вакуумный стол 500х200 мм
На рабочий стол станка можно установить два вакуумных стола. Коннекторы для подключения вакуумных столов встроены в рабочий стол станка.

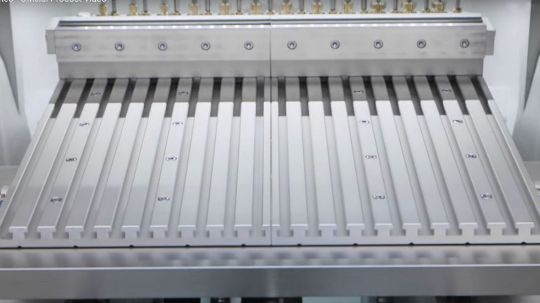

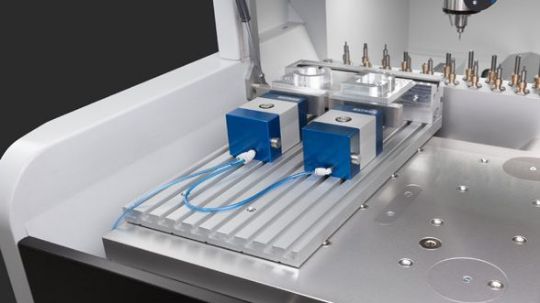

плиты с Т-пазами
Плита с Т-пазами 250х400 мм. На рабочий стол станка можно установить две плиты с Т-пазами.

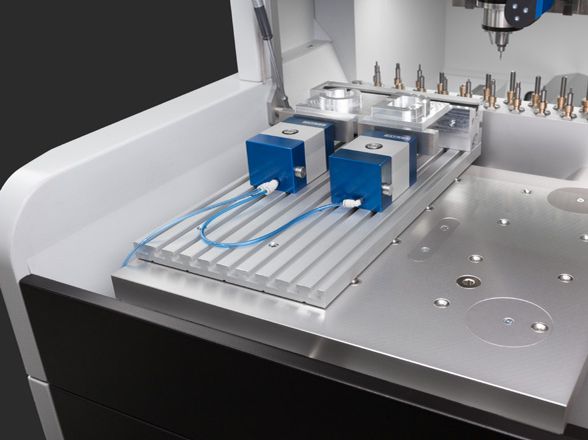

Короткоходные тиски
Пневмо-гидравлические короткоходные тиски с одной прижимной губкой. Тиски перемещаются вдоль Т-паза и фиксируются нажатием кнопки.

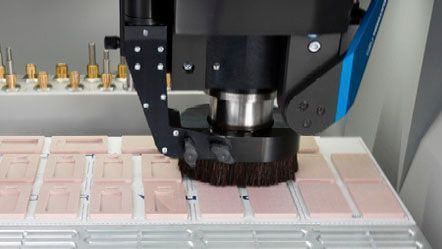

удаление пыли
Щетка на шпиндель для удаления отходов обработки (стеклотекстолит и т.п.). Автоматически поднимается и опускается в рабочее положение.
