ТОКАРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
GT-200A / B
Длина обработки - 360 / 345 мм
Диам. прутка - 45 / 52 мм
Шпиндель - 6000 / 4500 об/мин
TC-16А / LA / B /LB
Длина обработки - 370 / 600 мм
Диам. прутка - 52 / 66 мм
Шпиндель - 5000 / 4500 об/мин
NTC-1600 / NTC-2000
Длина обработки - 320 / 650 мм
Диам. прутка - 52 / 66 мм
Шпиндель - 6000 / 5000 об/мин
GT-250A / B
Длина обработки - 560 / 515 мм
Диам. прутка - 52 / 66 / 75 мм
Шпиндель - 4500 / 3500 об/мин
GT-300A / B / LA / LB
Длина обработки - 1292 / 1233 мм
Диам. прутка - 75 / 91 мм
Шпиндель - 3500 / 3000 об/мин
TC-26 / L
Длина обработки - 638 / 1047 мм
Диам. прутка - 78 мм
Шпиндель - 4000 / 2500 об/мин
GT-380A / B / LA /LB
Длина обработки - 715 / 1265 мм
Диам. прутка - 91 мм
Шпиндель - 3000 / 2000 об/мин
TC-36 / W
Длина обработки - 602 / 1189 мм
Диам. прутка - 93 мм
Шпиндель - 2500 об/мин
TC-46
Длина обработки - 1000-3200 мм
Диам. прутка - 117 / 165 мм
Шпиндель - 2000 / 1200 об/мин
GT-200A / GT-200B
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей

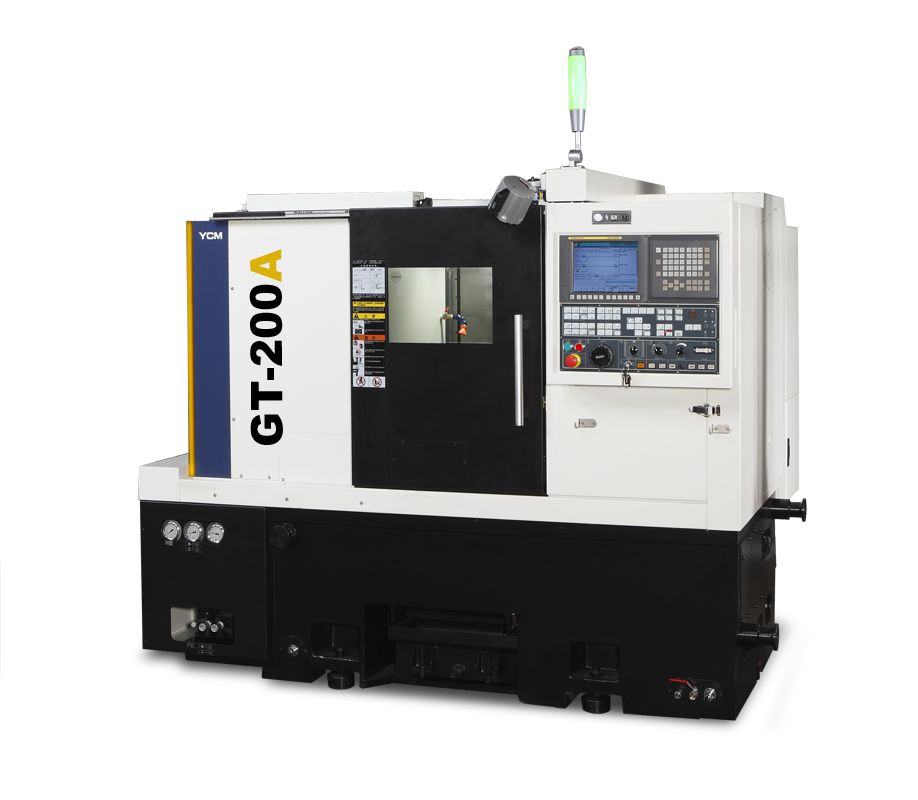

Токарный обрабатывающий центр GT-200A
Станина cтанка
Конвейер для стружки
Технические характеристики:
GT-200A / GT-200B
- Макс. Ø над станиной - 500 мм
- Макс. Ø над суппортом - 330 мм
- Макс. Ø обработки - 260 мм
- Макс. длина обработки - 360 / 345 мм
- Расстояние между центрами - 512 / 509 мм
- Макс. Ø прутка - 45 мм / 52 мм
- Диаметр патрона - 152 мм (6") / 203 мм (8")
- Шпиндель - 6000 / 4500 об/мин
- Мощность и момент - 11 кВт и 116 Нм / 11 кВт и 191 Нм
- Револьверная головка - 12 / 10 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
TC-16A / TC-16LA / TC-16B / TC-16LB
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей
Токарный обрабатывающий центр TC-16LA
Станина станка

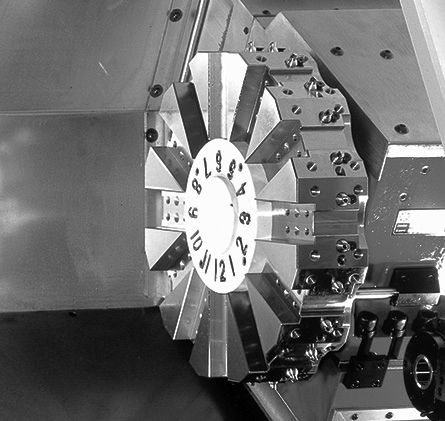

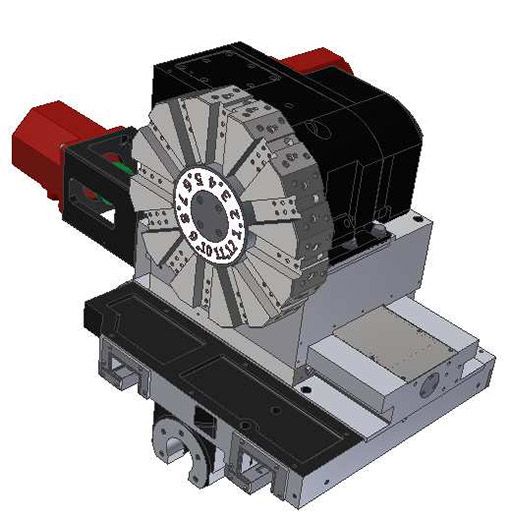

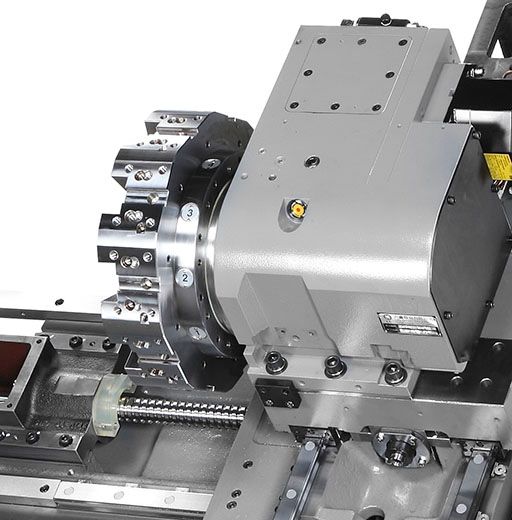

Револьверная головка
Технические характеристики:
TC-16A / TC-16LA / TC-16B / TC-16LB
- Макс. Ø над станиной - 550 мм
- Макс. Ø над суппортом - 320 мм
- Макс. Ø обработки - 260 мм
- Макс. длина обработки - 370 / 600 мм
- Расстояние между центрами - 520 /750 мм
- Макс. Ø прутка - 52 мм (Ø отверстия в шпинделе 66 мм) / 66 мм (Ø отверстия в шпинделе 77 мм)
- Диаметр патрона - 152 мм (6") / 203 мм (8")
- Шпиндель - 5000 / 4500 об/мин
- Мощность/момент - 15 кВт / 170 Нм
- Револьверная головка - 12 / 10 поз.
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
NTC-1600 / NTC-2000
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей
Токарный обрабатывающий центр NTC-1600
Револьверная головка
Наклонная станина
Технические характеристики:
NTC-1600 / NTC-1600L / NTC-2000 / NTC-2000L
- Макс. Ø над станиной - 710 мм
- Макс. Ø над суппортом - 545 мм
- Макс. Ø обработки - 320 мм
- Макс. длина обработки - 320 / 650 мм
- Расстояние между центрами - 585 /915 мм
- Макс. Ø прутка - 52 мм (Ø отверстия в шпинделе 62 мм) / 66 мм (Ø отверстия в шпинделе 80 мм)
- Диаметр патрона - 152 мм (6") / 203 мм (8")
- Шпиндель - 6000 / 5000 об/мин
- Мощность/момент - 15 кВт / 170 Нм, 30 кВт / 271 Нм
- Револьверная головка - 12 поз.
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
GT-250A / B
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей

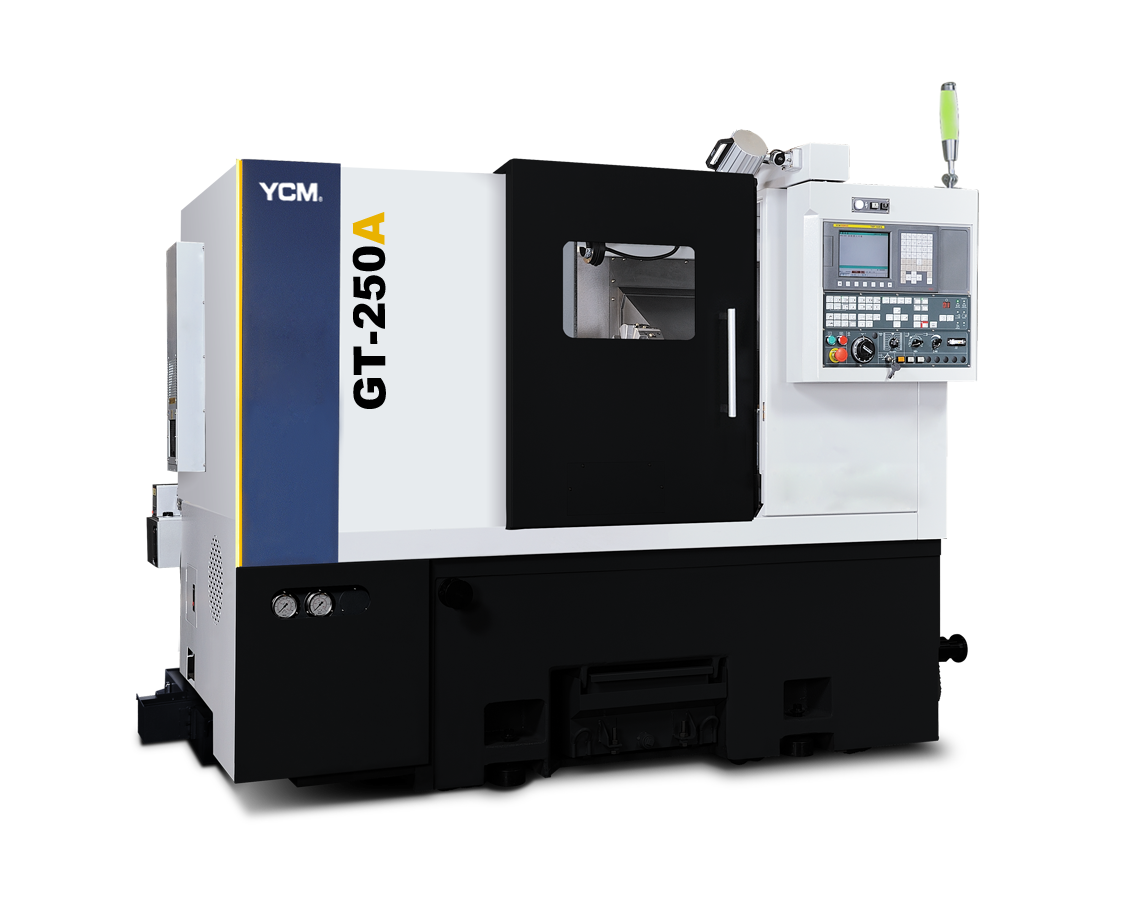

Токарный обрабатывающий центр GT-250A
Станина станка
Конвейер для стружки
Технические характеристики:
GT-250A / GT-250B
- Макс. Ø над станиной - 550 мм
- Макс. Ø над суппортом - 420 мм
- Макс. Ø обработки - 350 мм
- Макс. длина обработки - 560 / 515 мм
- Расстояние между центрами - 700 / 678 мм
- Макс. Ø прутка - 55 мм / 66 мм / 75 мм
- Диаметр патрона - 203 мм (8") / 254 мм (10")
- Шпиндель - 4500 / 3500 об/мин
- Мощность/момент - 15 кВт и 337 Нм / 15 кВт и 577 Нм
- Револьверная головка - 12 поз. / 10 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
GT-300A / B / LA / LB
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей

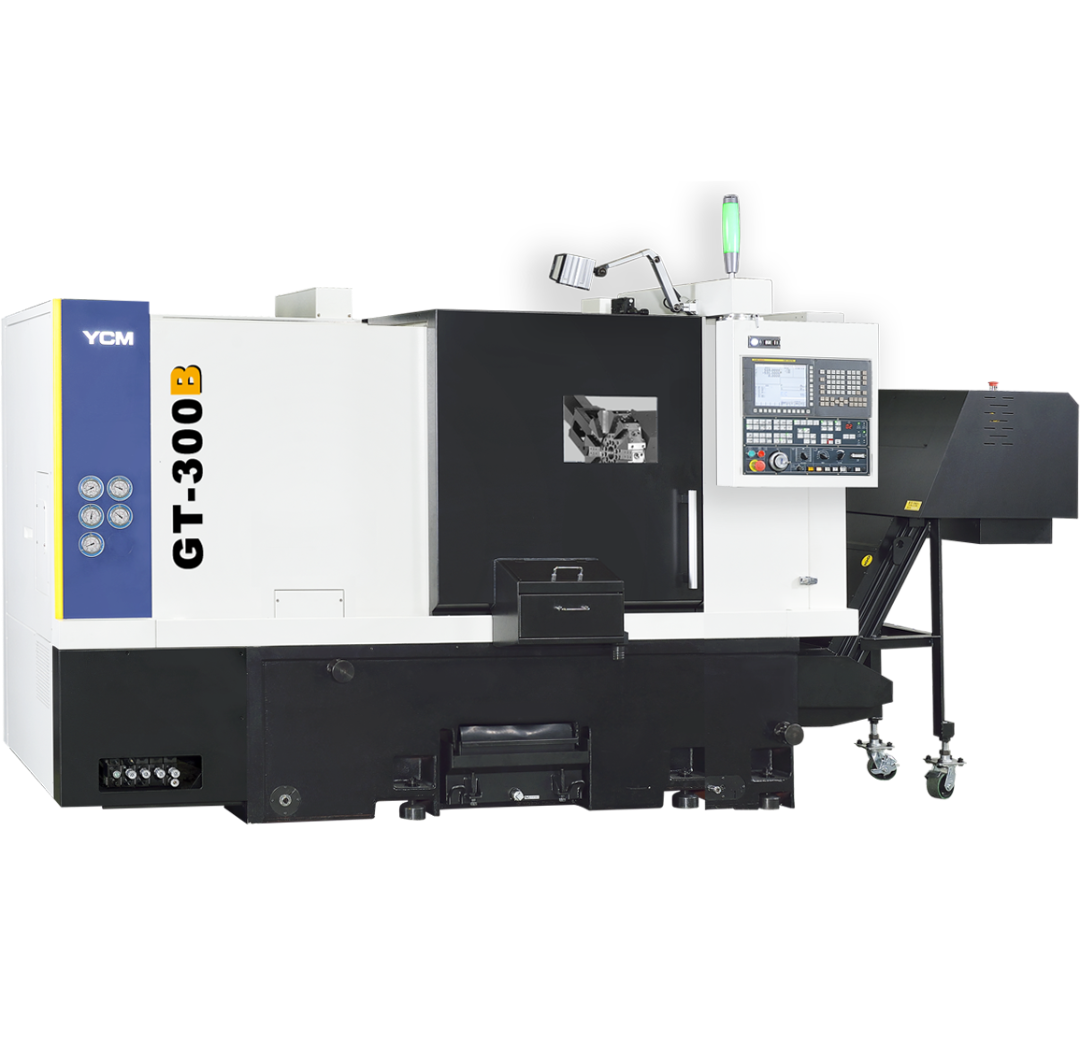

Токарный обрабатывающий центр GT-300B

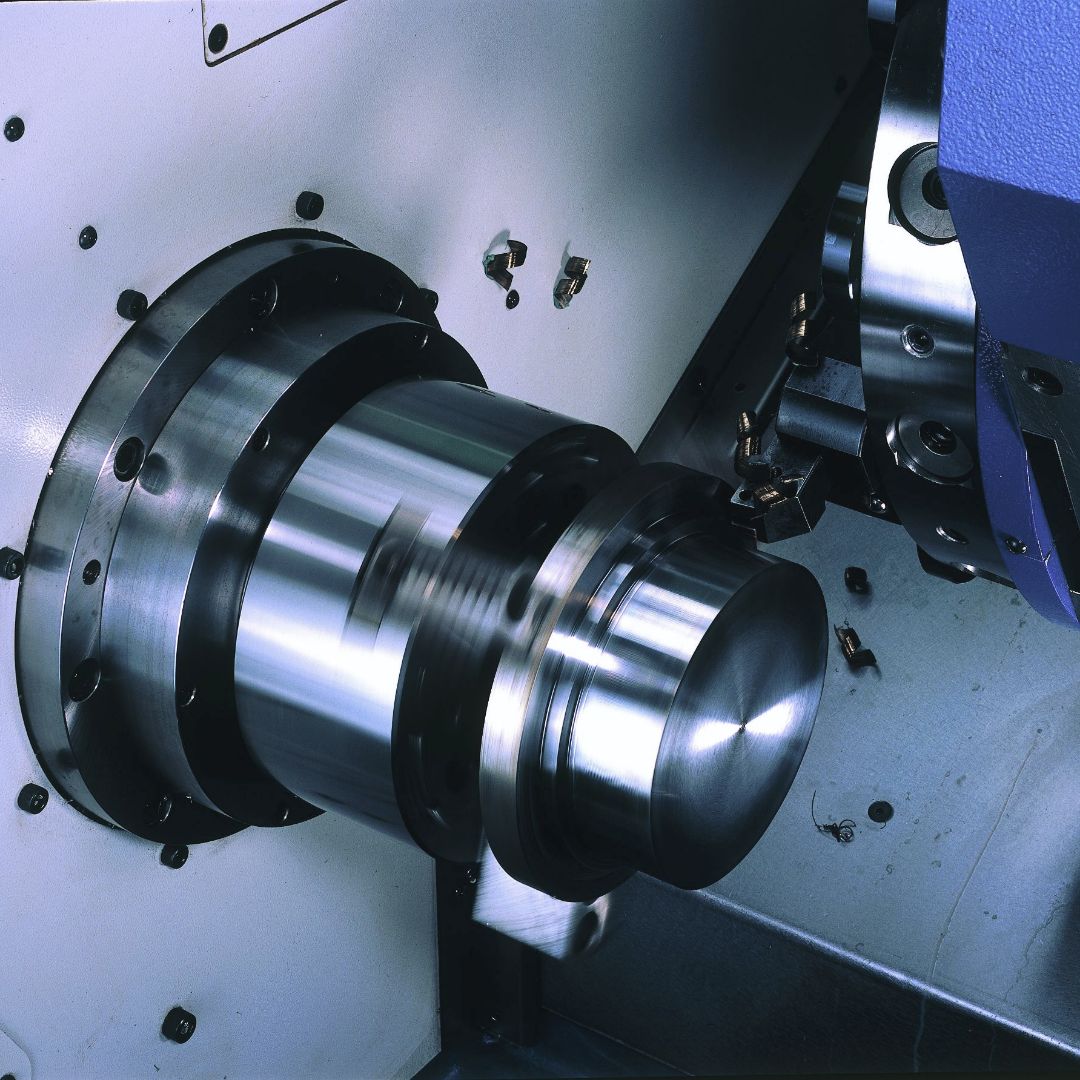

обработка

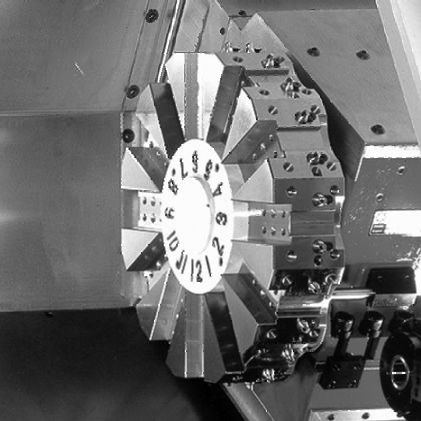

Револьверная головка
Технические характеристики:
GT-300A / GT-300LA / GT-300B / GT-300LB
- Макс. Ø над станиной - 600 мм
- Макс. Ø над суппортом - 450 мм
- Макс. Ø обработки - 440 мм
- Макс. длина обработки - 700 / 1262 мм
- Расстояние между центрами - 891 / 1441 мм
- Макс. Ø прутка - 75 мм / 91 мм
- Диаметр патрона - 254 мм (10") / 305 мм (12")
- Шпиндель - 3500 / 3000 об/мин
- Мощность/момент - 15 кВт и 526 Нм / 18,5 кВт и 882 Нм
- Револьверная головка - 12 поз. / 10 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
TC-26 / TC-26L
Токарный обрабатывающий центр
Щуп для измерения инструмента

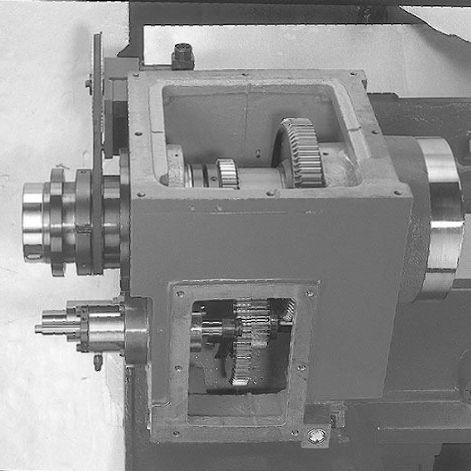

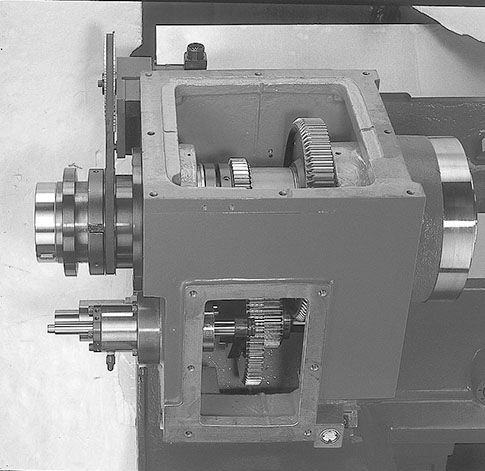

Редуктор

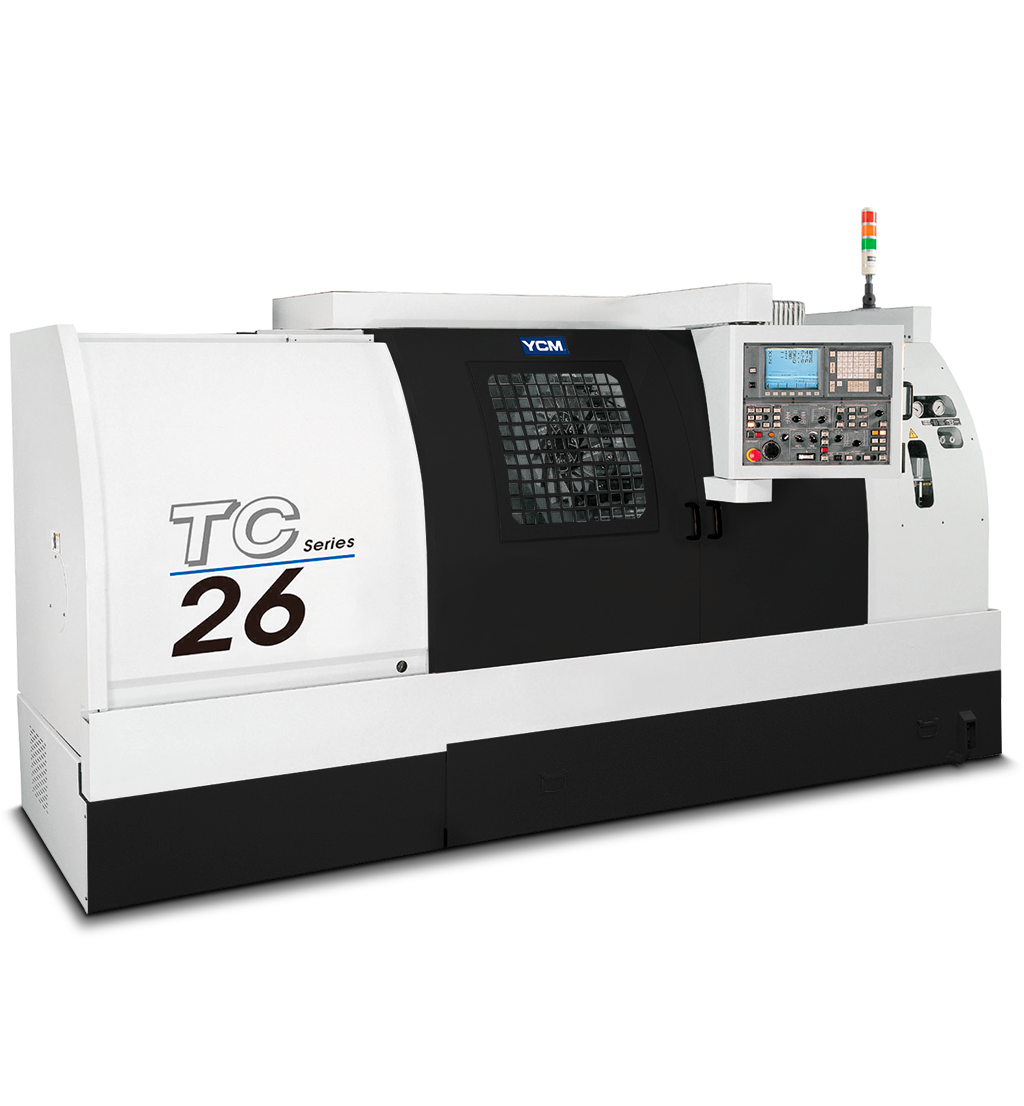

Токарный обрабатывающий центр TC-26

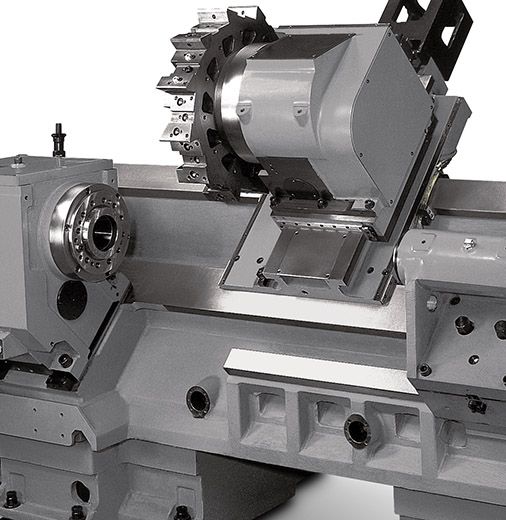

Станина станка

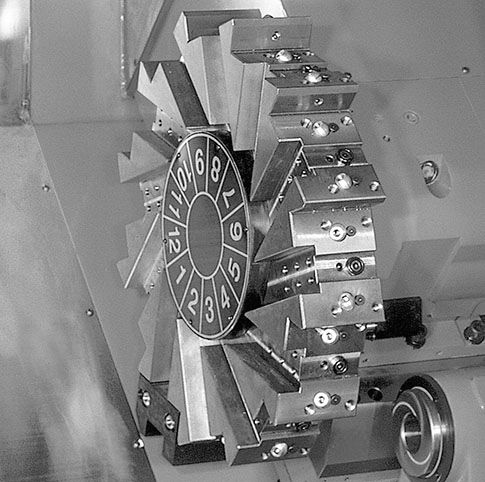

Револьверная головка
Технические характеристики:
TC-26 / TC-26L
- Макс. Ø над станиной - 500 мм
- Макс. Ø над суппортом - 350 мм
- Макс. Ø обработки - 470 мм
- Макс. длина обработки - 647 / 1047 мм
- Расстояние между центрами - 956 / 1356 мм
- Макс. Ø прутка - 78 мм (Ø отверстия в шпинделе 88 мм)
- Диаметр патрона - 254 мм (10") / 305 мм (12")
- Шпиндель - 4000 / 2500 об/мин
- Мощность/момент - 15 кВт /740 Нм
- Револьверная головка - 12 поз. / 8 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
GT-380A / B / LA /LB
Токарный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей

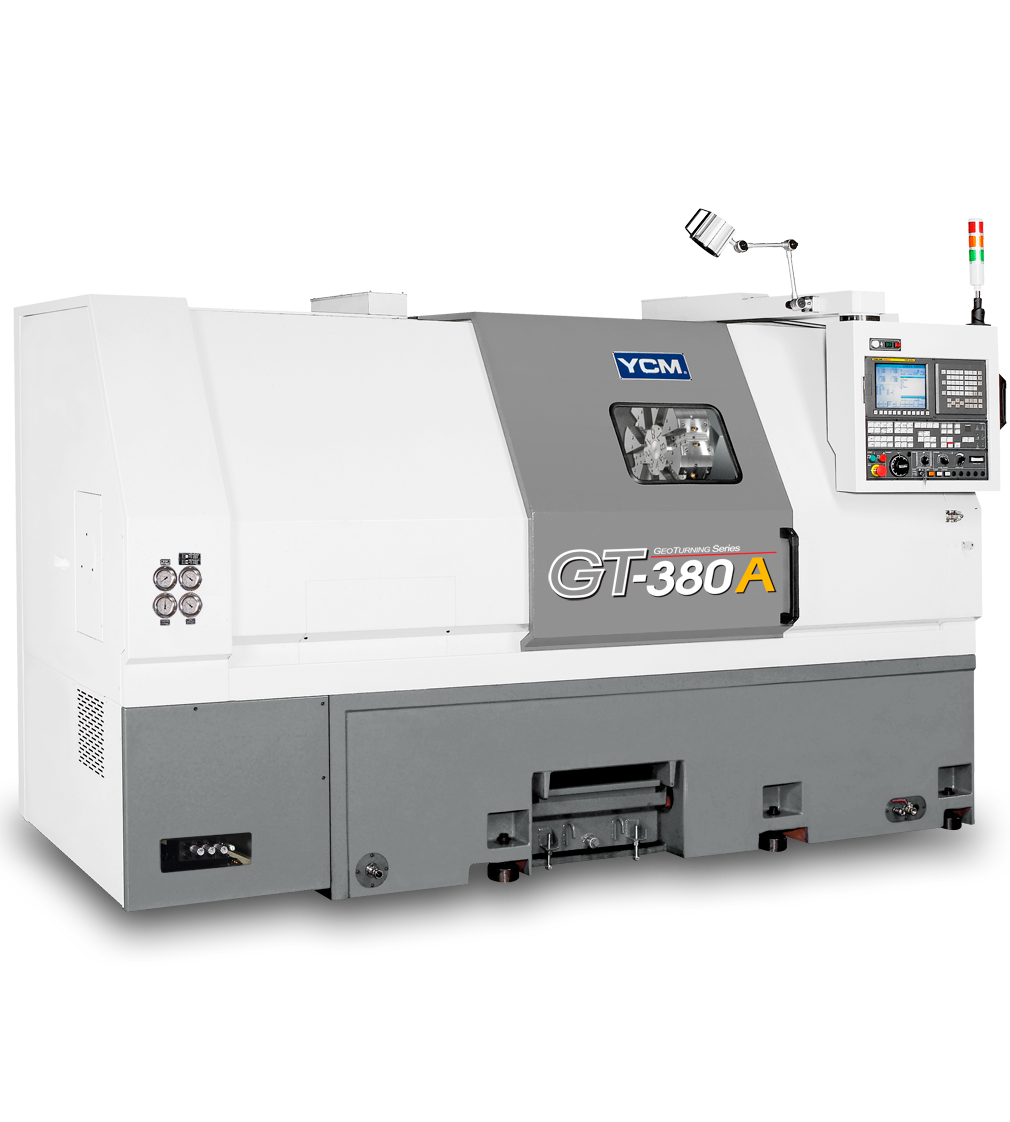

Токарный обрабатывающий центр GT-380A

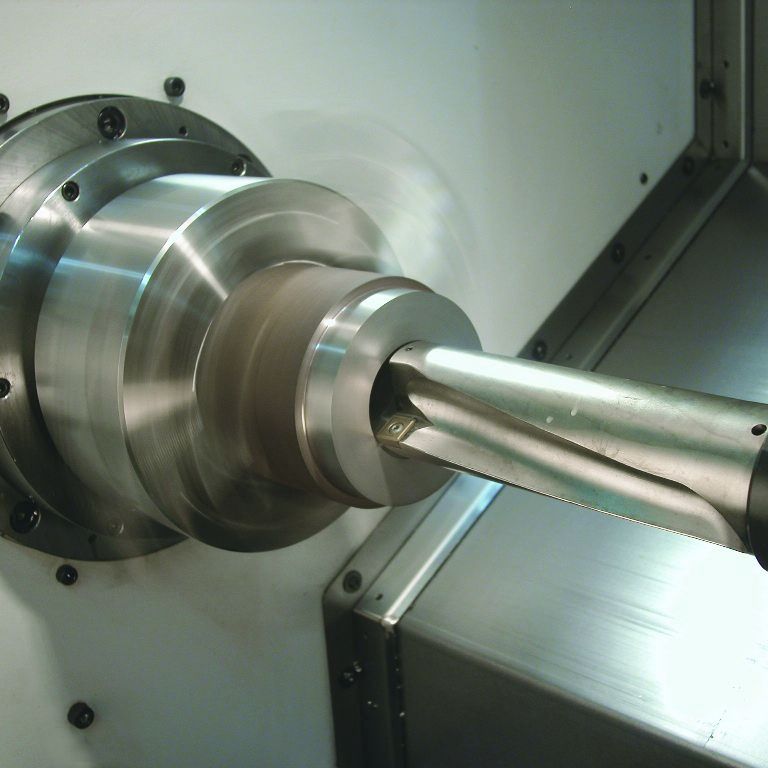

Обработка
Револьверная головка
Технические характеристики:
GT-380A / GT-380B / GT-380LA / GT-300LB
- Макс. Ø над станиной - 700 мм
- Макс. Ø над суппортом - 570 мм
- Макс. Ø обработки - 560 мм
- Макс. длина обработки - 715 / 680 / 1265 / 1230 мм
- Расстояние между центрами - 891 / 1441 мм
- Макс. Ø прутка - 91 мм
- Диаметр патрона - 305 мм (12") / 380 мм (15")
- Шпиндель - 3000 / 2000 об/мин
- Мощность/момент - 18,5 кВт и 882 Нм / 18,5 кВт и 1324 Нм
- Револьверная головка - 10 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
TC-36 / TC-36W
Токарный обрабатывающий центр
Щуп для измерения инструмента
Редуктор

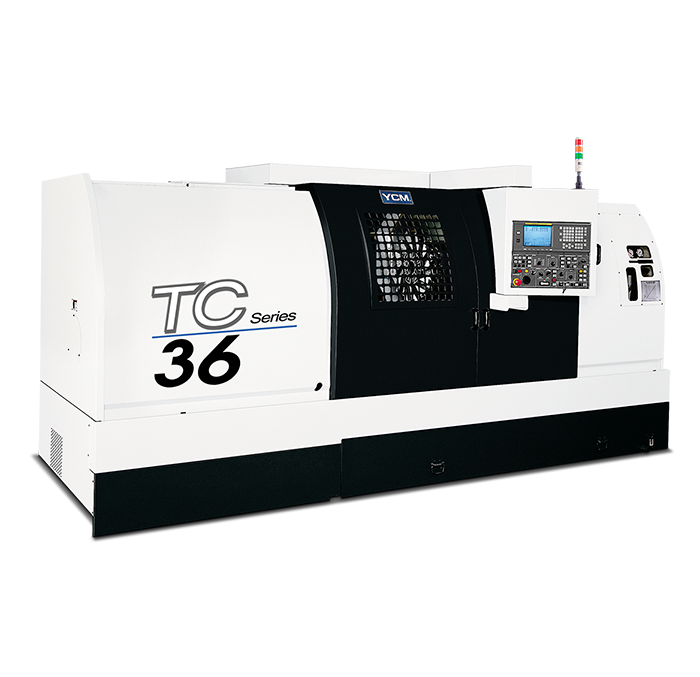

Токарный обрабатывающий центр TC-36

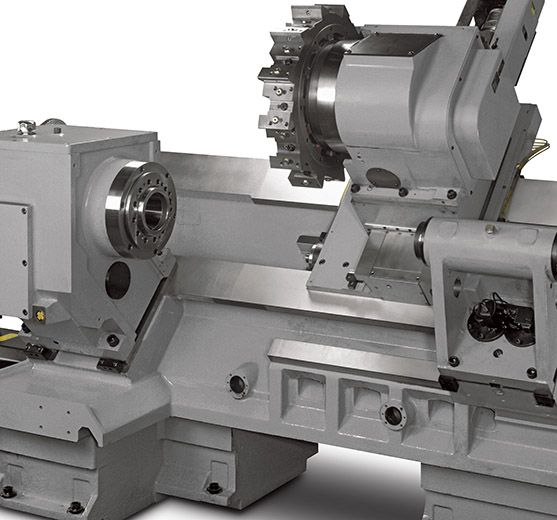

Станина станка
Револьверная головка
Технические характеристики:
TC-36W / TC-36
- Макс. Ø над станиной - 690 мм
- Макс. Ø над суппортом - 510 мм
- Макс. Ø обработки - 590 мм
- Макс. длина обработки - 602 / 1189 мм
- Расстояние между центрами - 905 / 1492 мм
- Макс. Ø прутка - 93 мм (Ø отверстия в шпинделе 105 мм)
- Диаметр патрона - 305 мм (12")
- Шпиндель - 2500 об/мин
- Мощность/момент - 26 кВт / 1408 Нм
- Револьверная головка - 12 поз. / 8 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
TC-46
Токарный обрабатывающий центр
Щуп для измерения инструмента
Редуктор
Токарный обрабатывающий центр TC-46/2300

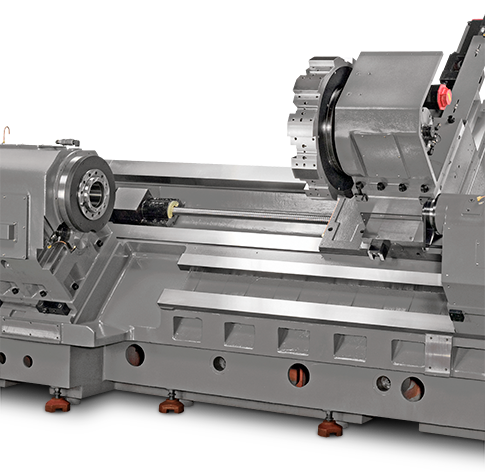

Станина станка

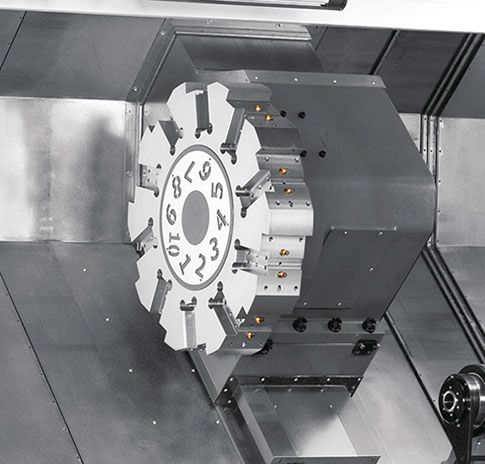

Револьверная головка
Технические характеристики:
TC-46
- Макс. Ø над станиной - 850 мм
- Макс. Ø над суппортом - 720 мм
- Макс. Ø обработки - 750 мм
- Макс. длина обработки - 1000 / 1650 / 2300 / 3200 мм
- Расстояние между центрами - 1215 / 1865 / 2515 / 3415 мм
- Макс.Ø прутка - 117 мм / 165 мм
- Диаметр патрона - 380 мм (15") / 457 (18")
- Шпиндель - 2000 об/мин / 1200об/мин
- Мощность/момент - 37 кВт / 5000 Нм
- Револьверная головка - 12 поз. / 10 поз.
- Система ЧПУ - Fanuc TXP-100FA (Fanuc 0i-TF)
