ТОКАРНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
GT-200MA
Длина обработки - 370 мм
Диам. прутка - 45 мм
Шпиндель - 6000 об/мин
TC-16MА / LMA / MB /LMB
Длина обработки - 370 / 600 мм
Диам. прутка - 52 / 66 мм
Шпиндель - 5000 / 4500 об/мин
GT-250MA / MB
Длина обработки - 560 / 530 мм
Диам. прутка - 52 / 66 / 75 мм
Шпиндель - 4500 / 3500 об/мин
NTC-1600M / NTC-2000M
Длина обработки - 320 / 650 мм
Диам. прутка - 52 / 66 мм
Шпиндель - 6000 / 5000 об/мин
GT-300MA / MB / LMA / LMB
Длина обработки - 683 / 1292 мм
Диам. прутка - 75 / 91 мм
Шпиндель - 3500 / 3000 об/мин
TC-46M
Длина обработки - 911-3111 мм
Диам. прутка - 117 / 165 мм
Шпиндель - 2000 / 1200 об/мин
GT-200MA
Токарно-фрезерный обрабатывающий центр

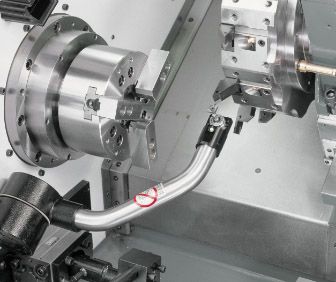

Щуп для измерения инструмента

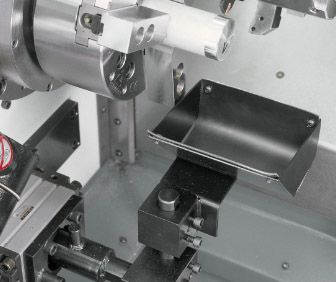

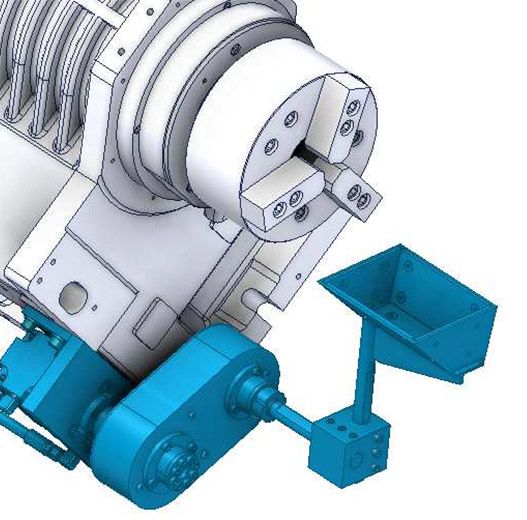

ловитель деталей

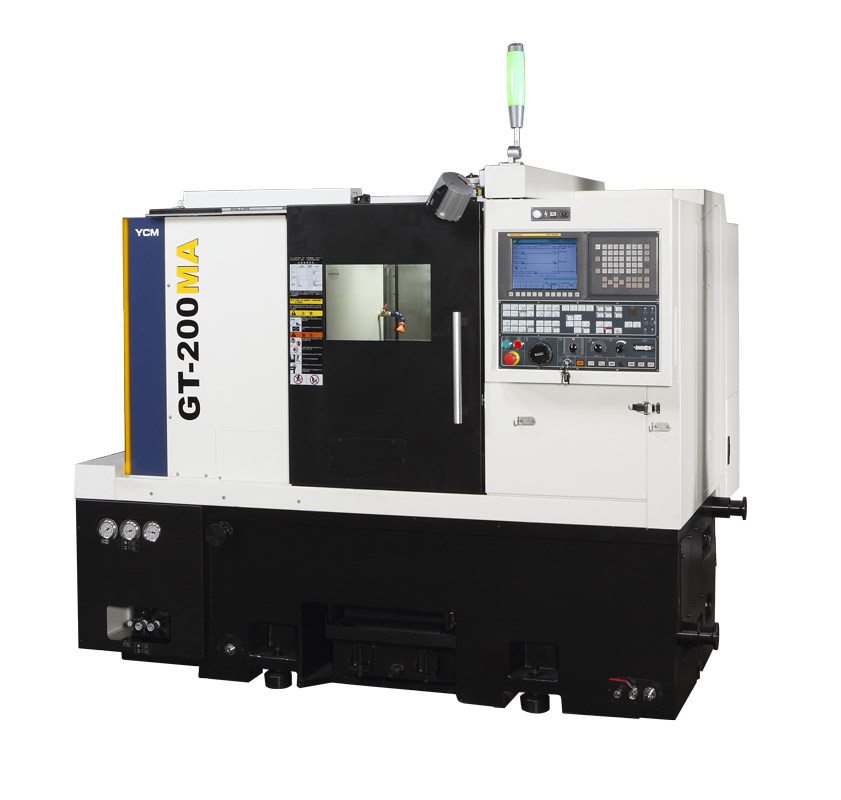

Токарно-фрезерный станок GT-200MA

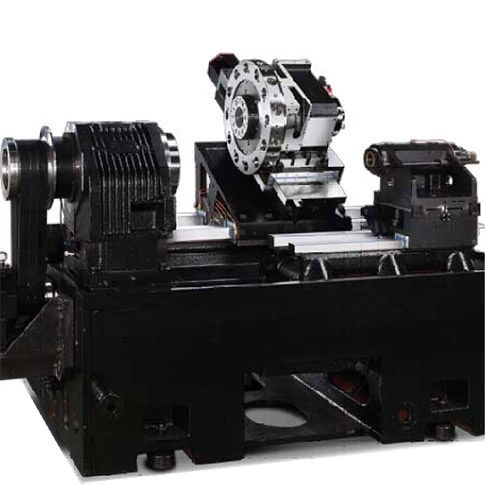

Станина cтанка

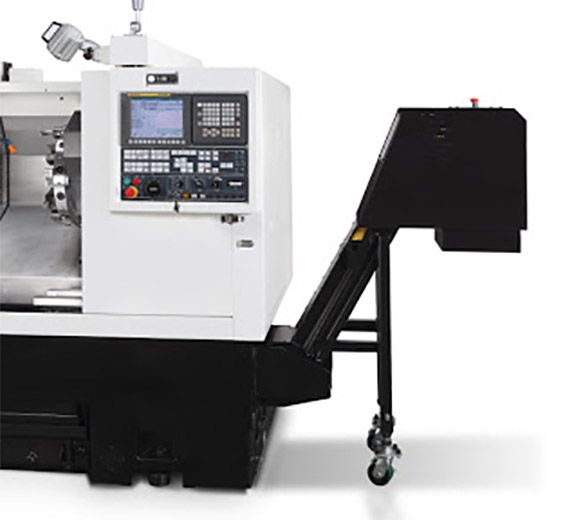

Конвейер для стружки
Технические характеристики:
GT-200MA
- Макс. Ø над станиной - 500 мм
- Макс. Ø над суппортом - 330 мм
- Макс. Ø обработки - 230 мм
- Макс. длина обработки - 370 мм
- Расстояние между центрами - 506 мм
- Макс. Ø прутка - 45 мм
- Диаметр патрона - 152 мм (6")
- Шпиндель - 6000 об/мин
- Мощность и момент - 11 кВт и 143 Нм
- Револьверная головка - 12 поз. (VDI30, 12 приводных)
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 4210 кг
TC-16MA / TC-16MB
Токарно-фрезерный обрабатывающий центр

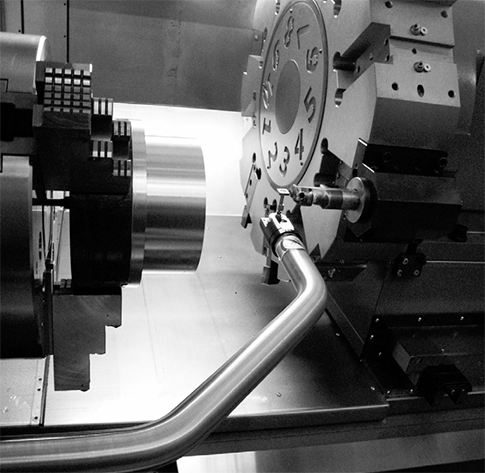

Щуп для измерения инструмента
ловитель деталей
ТОКАРНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TC-16MA

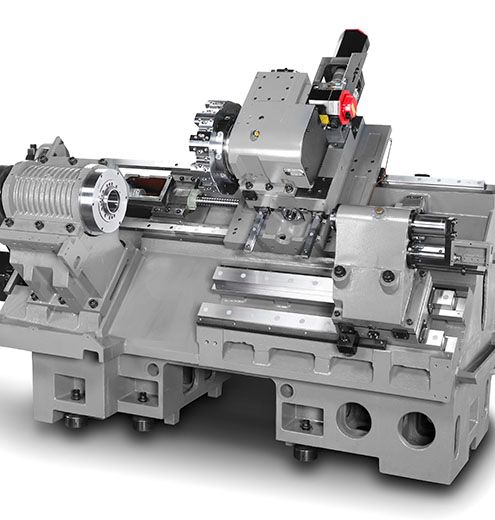

Станина станка

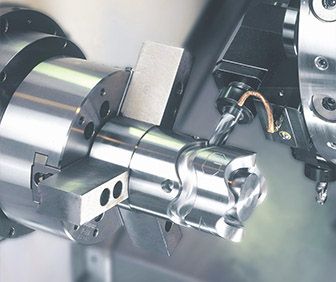

Приводной инструмент
Технические характеристики:
TC-16MA / TC-16LMA / TC-16MB / TC-16LMB
- Макс. Ø над станиной - 550 мм
- Макс. Ø над суппортом - 320 мм
- Макс. Ø обработки - 230 мм
- Макс. длина обработки - 370 / 600 мм
- Расстояние между центрами - 520 / 750 мм
- Макс.Ø прутка - 52 мм (Ø в шпинделе 66 мм) / 66 мм (Ø в шпинделе 77 мм)
- Диаметр патрона - 152 мм (6") / 203 мм (8")
- Шпиндель - 5000 / 4500 об/мин
- Мощность/момент - 15 кВт / 170 Нм
- Револьверная головка - 12 поз. (VDI30, 12 приводных)
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 3450 кг / 3750 кг
GT-250MA / MB
Токарно-фрезерный обрабатывающий центр
Щуп для измерения инструмента

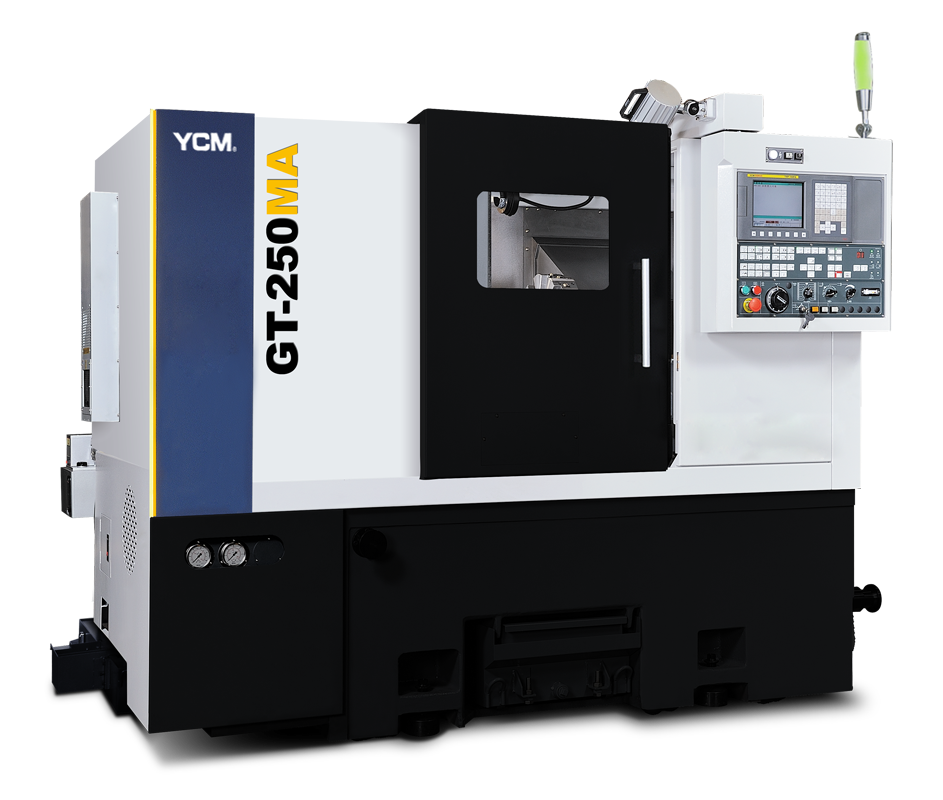

Токарно-фрезерный центр GT-250MA
Станина станка
Приводной инструмент
Технические характеристики:
GT-250MA / GT-250MB
- Макс. Ø над станиной - 550 мм
- Макс. Ø над суппортом - 420 мм
- Макс. Ø обработки - 270 мм
- Макс. длина обработки - 560 / 530 мм
- Расстояние между центрами - 700 / 679 мм
- Макс.Ø прутка - 55 мм / 66 мм / 75 мм
- Диаметр патрона - 203 мм (8") / 254 мм (10")
- Шпиндель - 4500 / 3500 об/мин
- Мощность/момент - 15 кВт и 506 Нм / 15 кВт и 577 Нм
- Револьверная головка - 12 поз. (VDI40, 12 приводных)
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 6000 кг / 6200 кг
NTC-1600M / NTC-2000M
Токарно-фрезерный обрабатывающий центр

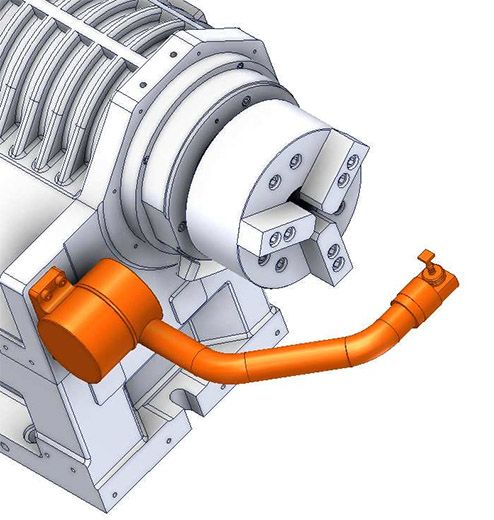

Щуп для измерения инструмента
ловитель деталей

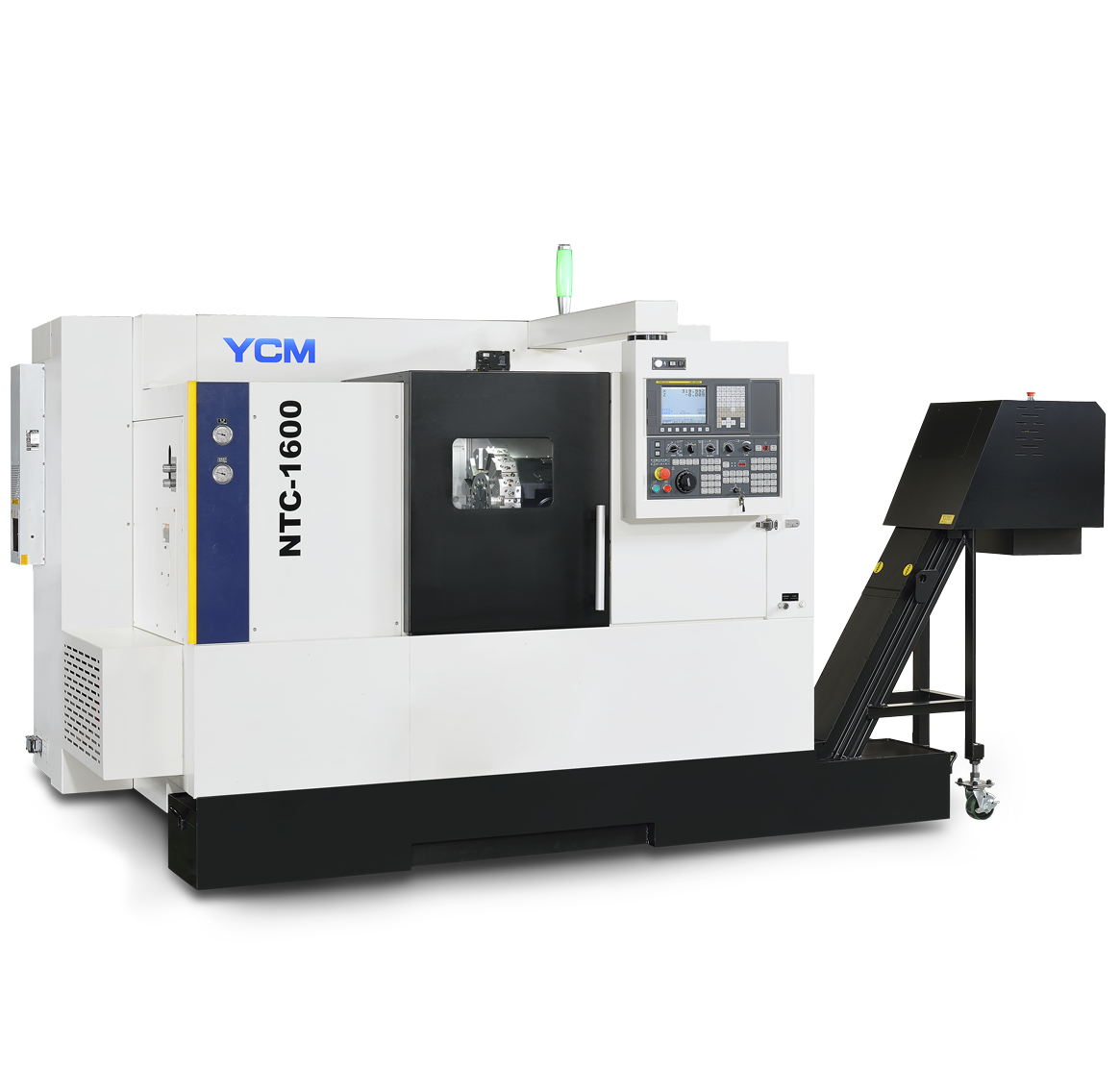

ТОКАРНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР NTC-1600M

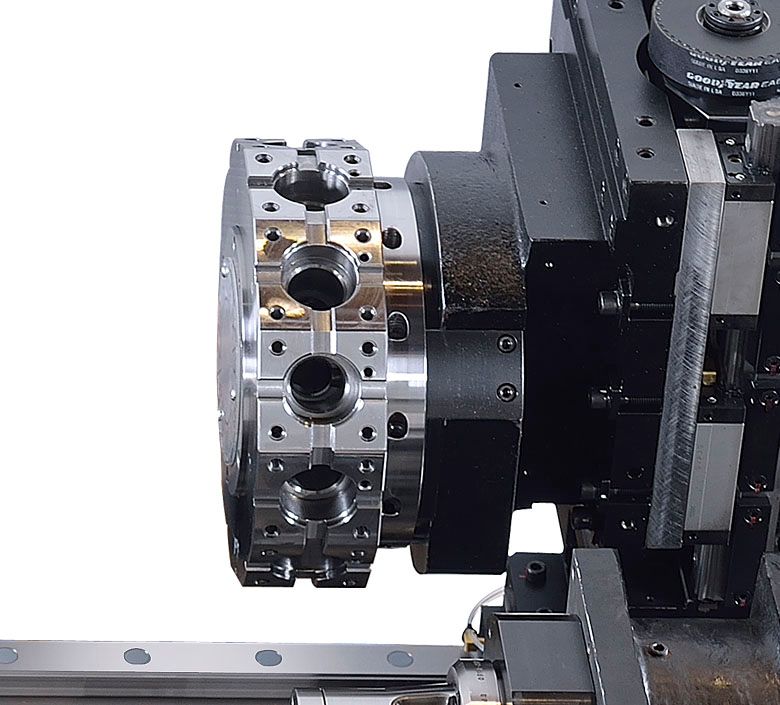

Револьверная головка BMT

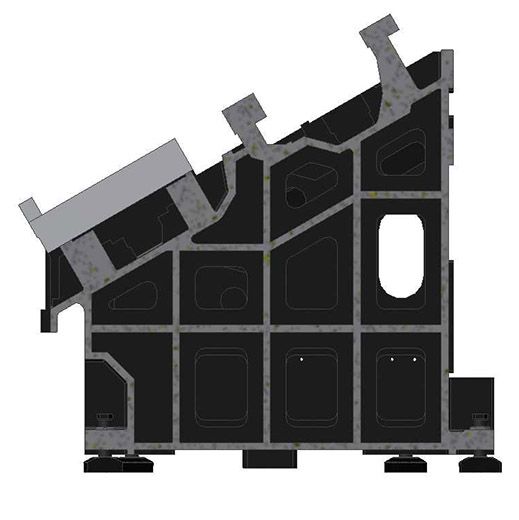

Наклонная станина
Технические характеристики:
NTC-1600M / NTC-1600LM / NTC-2000M / NTC-2000LM
- Макс. Ø над станиной - 710 мм
- Макс. Ø над суппортом - 545 мм
- Макс. Ø обработки - 320 мм
- Макс. длина обработки - 320 / 650 мм
- Расстояние между центрами - 585 /915 мм
- Макс.Ø прутка - 52 мм (Ø в шпинделе 62 мм) / 66 мм (Ø в шпинделе 80 мм)
- Диаметр патрона - 152 мм (6") / 203 мм (8")
- Шпиндель - 6000 / 5000 об/мин
- Мощность/момент - 15 кВт и 127 Нм / 22 кВт и 196 Нм
- Револьверная головка - BMT55 / 12 поз. / 12 приводных
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 4200 кг / 4600 кг / 4300 кг / 4700 кг
GT-300MA / MB / LMA / LMB
Токарно-фрезерный обрабатывающий центр
Щуп для измерения инструмента
ловитель деталей

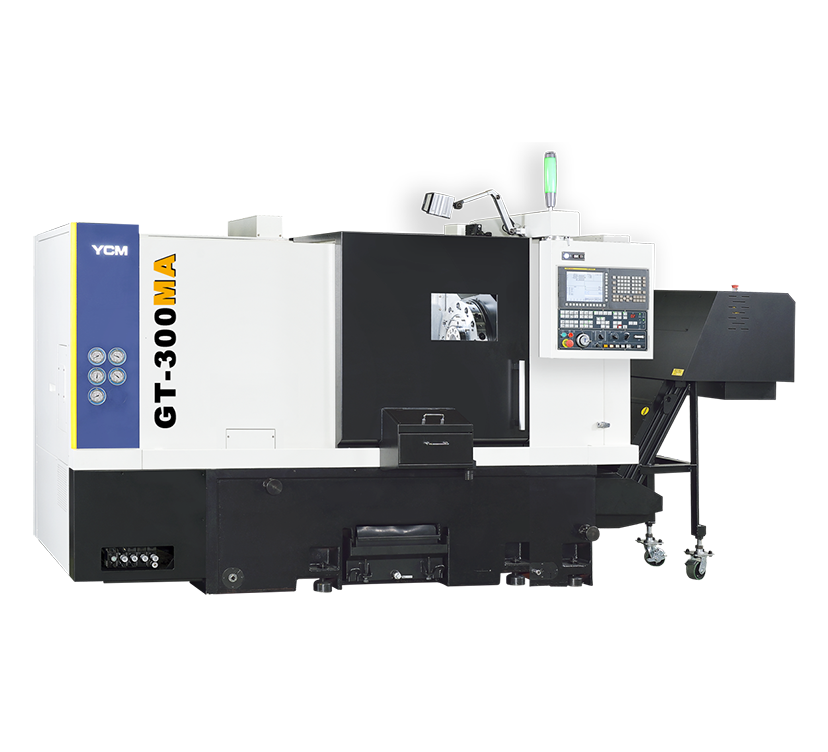

ТОКАРНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР GT-300MA
Приводной инструмент

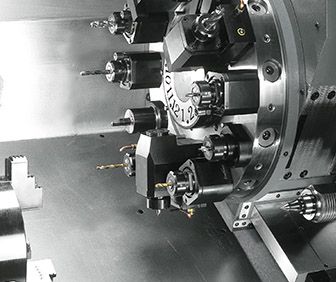

Револьверная головка
Технические характеристики:
GT-300MA / GT-300LMA / GT-300MB / GT-300LMB
- Макс. Ø над станиной - 600 мм
- Макс. Ø над суппортом - 450 мм
- Макс. Ø обработки - 360 мм
- Макс. длина обработки - 683 / 1292 мм
- Расстояние между центрами - 891 / 1441 мм
- Макс.Ø прутка - 75 мм / 91 мм
- Диаметр патрона - 254 мм (10") / 305 мм (12")
- Шпиндель - 3500 / 3000 об/мин
- Мощность/момент - 15 кВт и 758 Нм / 18,5 кВт и 882 Нм
- Револьверная головка - 12 поз. / 10 поз.
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 6950 кг / 7850 кг
TC-46M
Токарно-фрезерный обрабатывающий центр
Щуп для измерения инструмента

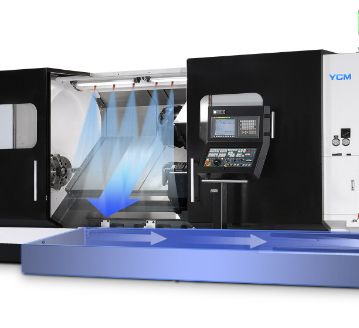

Удаление стружки из зоны обработки

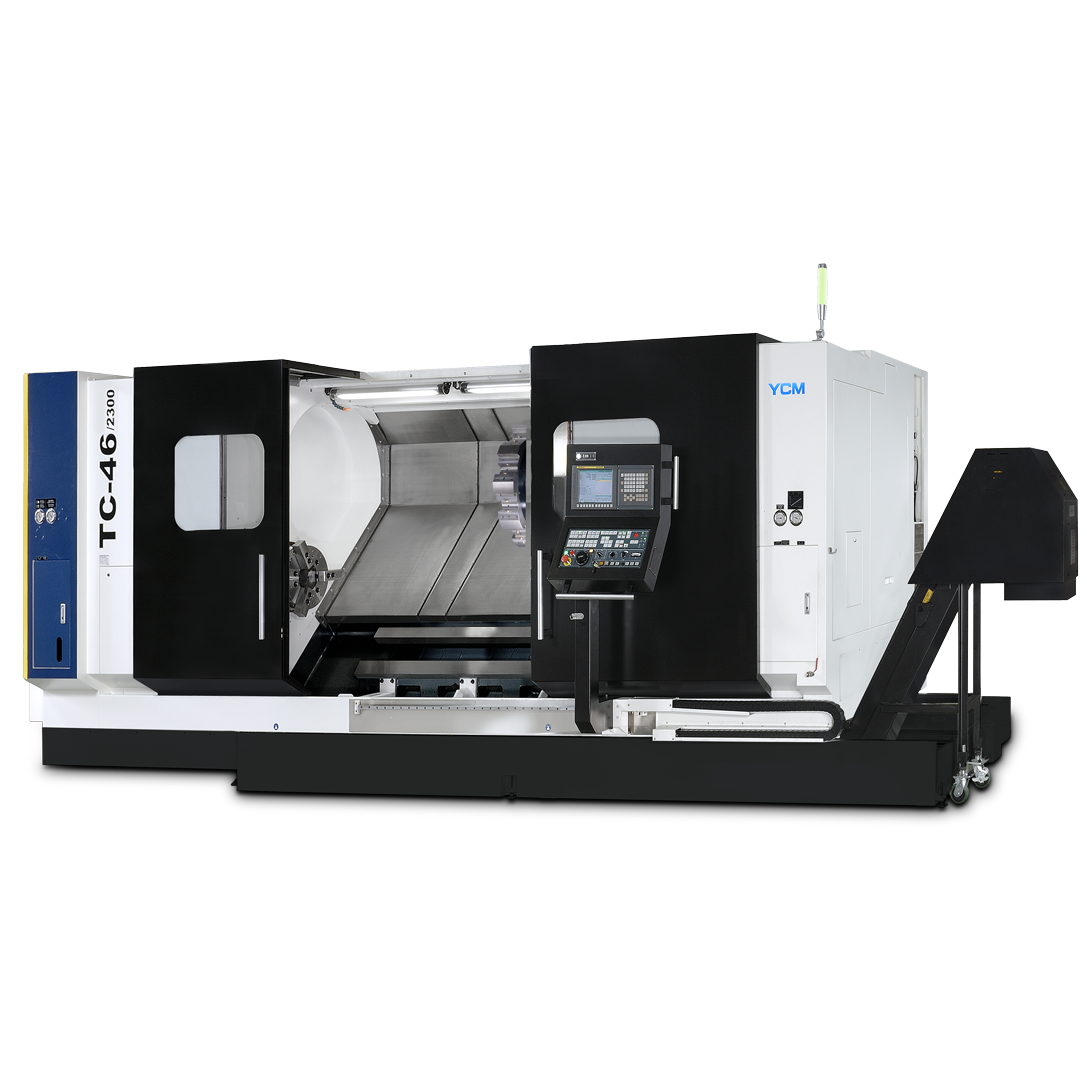

ТОКАРНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TC-46M/2300

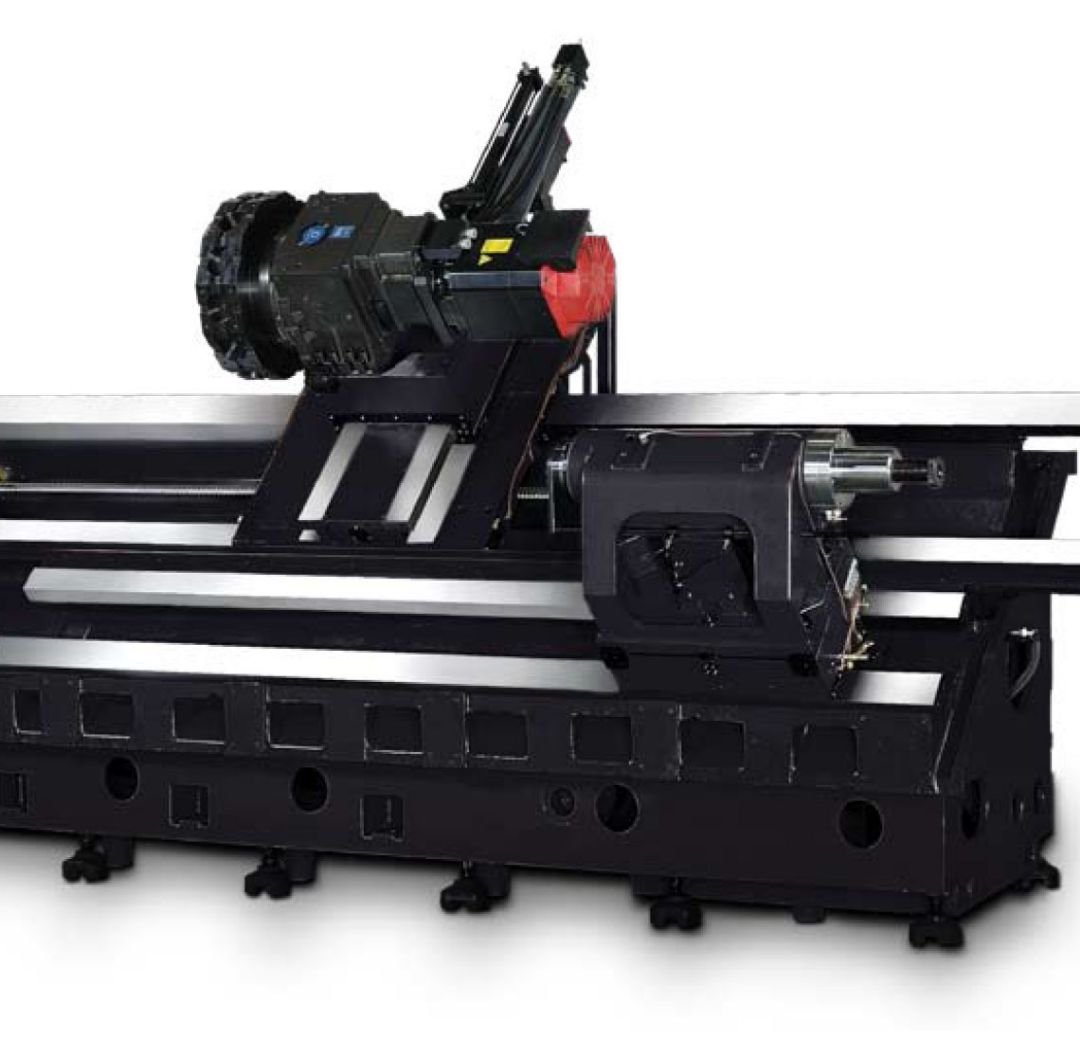

Станина станка

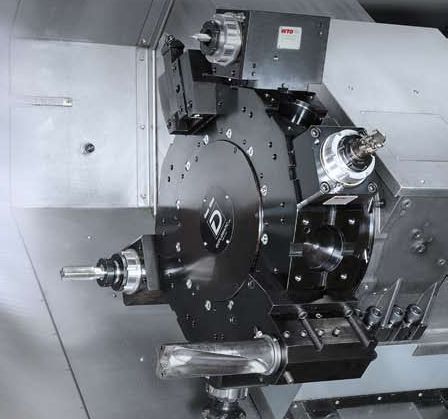

Револьверная головка BMT85
Технические характеристики:
TC-46M
- Макс. Ø над станиной - 850 мм
- Макс. Ø над суппортом - 720 мм
- Макс. Ø обработки - 730 мм
- Макс. длина обработки - 911 / 1561 / 2211 / 3111 мм
- Расстояние между центрами - 1206 / 1856 / 2506 / 3406 мм
- Макс.Ø прутка - 117 мм / 165 мм
- Диаметр патрона - 380 мм (15") / 457 (18") / 514 (21") / 588 (24")
- Шпиндель - 2000 об/мин / 1700 об/мин / 1200об/мин
- Мощность/момент - 37 кВт / 3720 Нм
- Револьверная головка - 12 поз. (BMT85, 12 приводных)
- Система ЧПУ - Fanuc TXP-200FA (Fanuc 0i-TF)
- Вес станка - 12100 кг / 13100 кг / 14700 кг / 17500 кг
