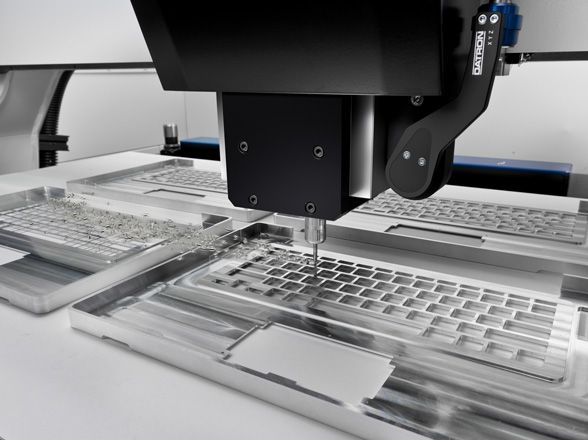

Высокоскоростной фрезерный станок большого формата

Щуп для измерения детали

Зона вертикального крепления

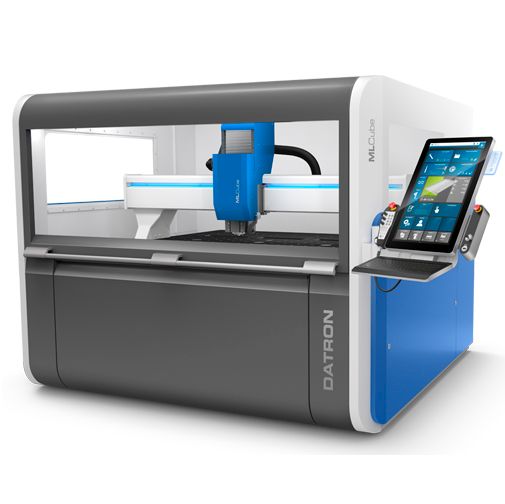

DATRON MLCube

Система удаления пыли

Обработка на вакуумном столе
Технические характеристики:
DATRON MLCube
- Перемещения по XYZ - 1520 x 1020 x 240 мм
- Высота портала - 200 мм
- Шпиндель - до 60.000 об/мин, до 4 кВт (S1-100%).
- Быстрые подачи - до 22 м/мин
- Рабочая подача - до 22 м/мин
- Зона вертикального крепления 1100 х 260 мм, макс. высота детали 845 мм
- Магазин инструмента - до 143 позиций
- Панель ЧПУ с сенсорным экраном 24"
- Щуп для измерения инструмента
- Щуп Renishaw и видеокамера для измерения детали
- Измерение поверхности детали и последующая обработка с учетом искривления поверхности
- Световая индикация состояния станка
- Габариты станка - 2410 х 2280 х 1950 мм
- Вес станка - 2500 кг.

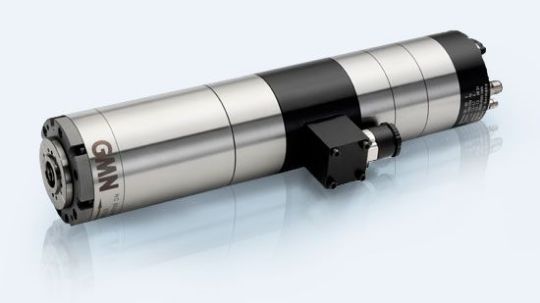

шпиндель
Прецизионные моторшпиндели с максимальной скоростью вращения до 60.000 об/мин. Макс. мощность до 4кВт.

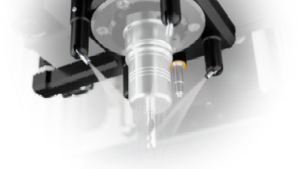

Микрораспыление СОЖ
Система микрораспыления СОЖ в зону обработки. Четыре сопла обеспечивают равномерную подачу СОЖ со всех сторон.

магазин инструмента
Магазины инструмента до 143 позиций. Графическое отображение магазина инструмента с детальной информацией по каждому инструменту.

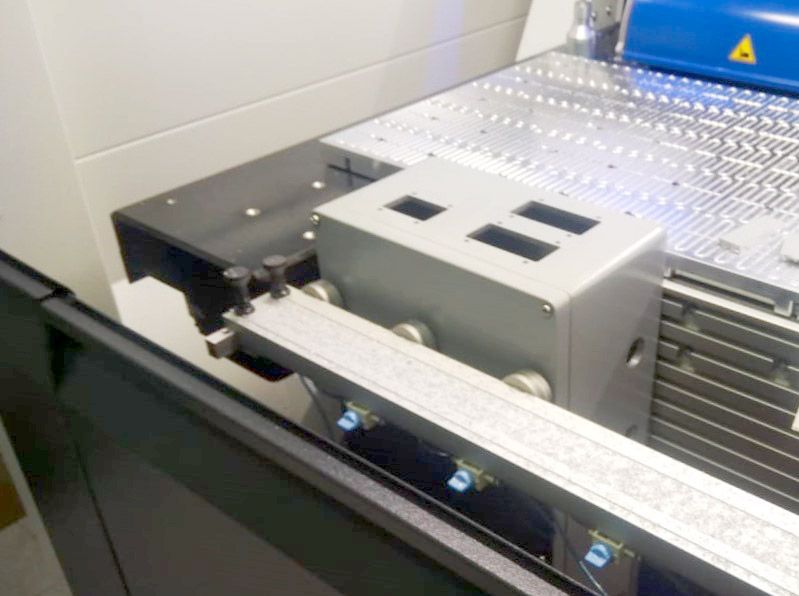

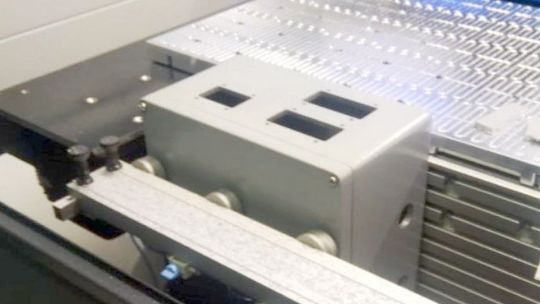

П-образый стол
Модификация с П-образным рабочим столом с зоной вертикального крепления позволяет закреплять и обрабатывать детали высотой до 845 мм.

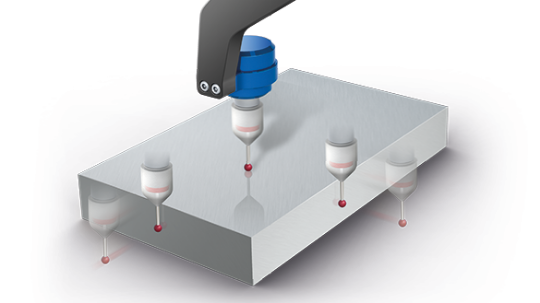

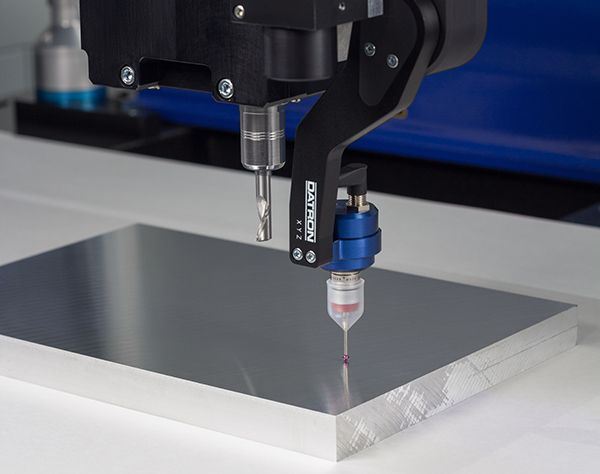

щуп Renishaw
Автоматический контактный щуп Renishaw для измерения и базирования заготовки.

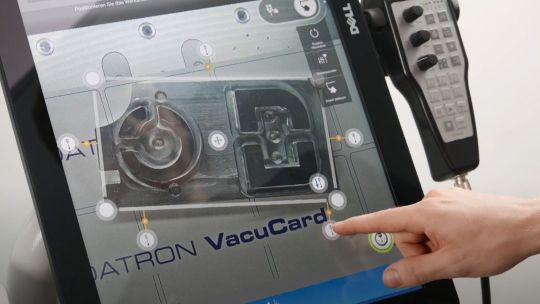

видеосистема
Видеосистема для визуализации и максимального упрощения процесса базирования и измерения заготовки.

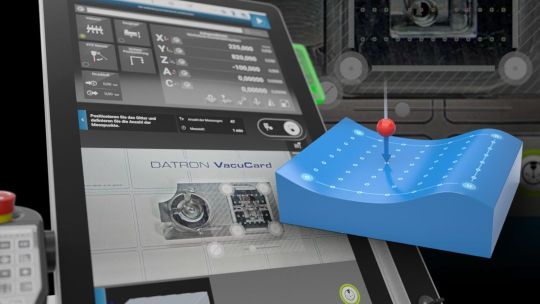

профиль поверхности
Измерение поверхности детали и последующая обработка с учетом искривления поверхности (например, гравировка с постоянной глубиной на неровных поверхностях).

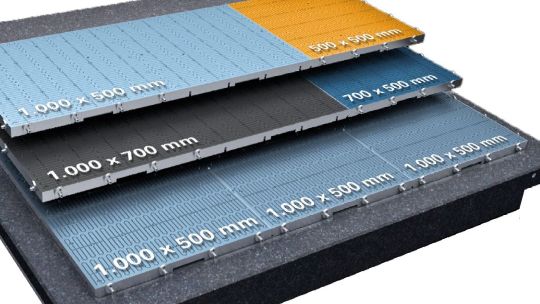

Вакуумные столы
Вакуумные столы с рабочим полем от 500х500 мм до 1500х1000 мм.

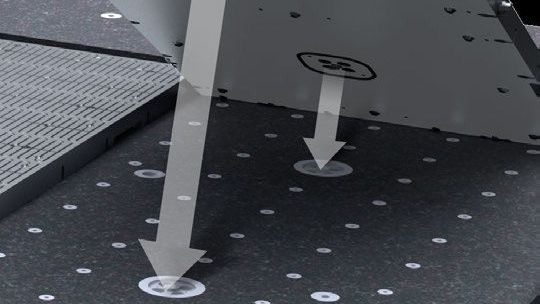

Вакуумные коннекторы
Коннекторы для подключения вакуумных столов встроены в рабочий стол станка. Включение и выключение вакуума осуществляется со стойки ЧПУ.

плиты с Т-пазами
Плита с Т-пазами. На обратной стороне плит находятся направляющие конуса для быстрого и точного крепления плит на рабочем столе станка.

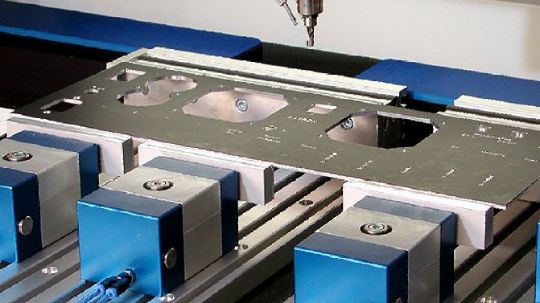

Короткоходные тиски
Пневмо-гидравлические короткоходные тиски с одной прижимной губкой. Тиски перемещаются вдоль Т-паза и фиксируются в любом положении нажатием кнопки.

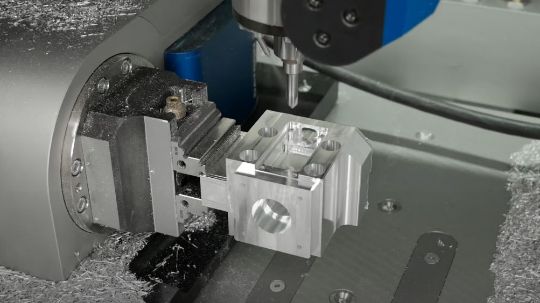

Поворотный стол
Компактный поворотный стол (4-я ось). Дополнительно может быть укомплектован 3-х кулачковым патроном, самоцентрирующимися тисками и задней бабкой.

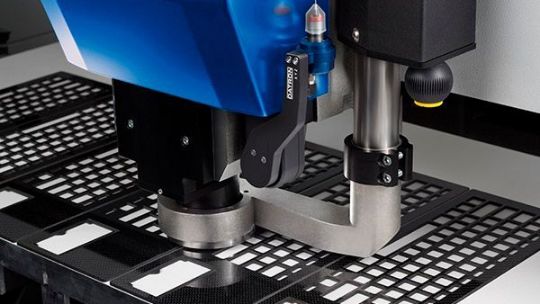

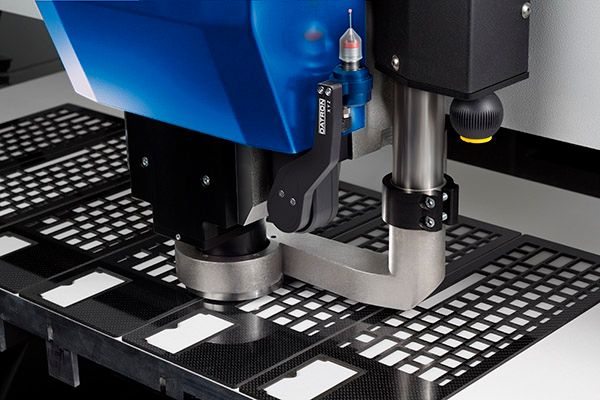

удаление пыли
Щетка на шпиндель или система CleanCut для удаления отходов обработки (стеклотекстолит и т.п.).

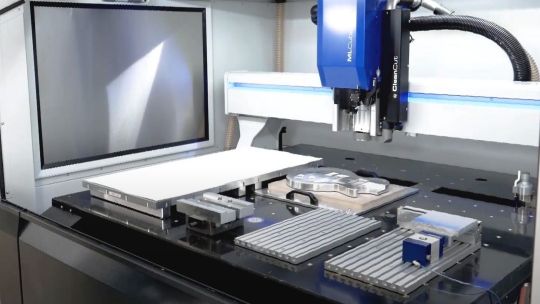

Рабочая зона
Внушительная рабочая зона станка позволяет с легкостью разместить и использовать различные крепежные приспособления.
